Pemasok Pemasangan Atap Panel Surya Berkualitas Tinggi dan Tahan Lama

Topfencesolar memimpin R&D dan merancang sistem pemasangan atap panel surya. Kami secara profesional menawarkan solusi tenaga surya terpadu. Sistem kami termasukPemasangan Panel Surya Atap Datar, Sistem pemasangan atap logam, Sistem pemasangan solar tanah, tata surya carport, sistem atap surya BIPV, dan tata surya agrivoltaik.

Membangun pembangkit listrik tenaga surya langsung di rooftop gedung yang sudah ada, dan tidak perlu menempati lahan tambahan. Ini adalah solusi transformasi energi perkotaan yang populer saat ini. Tata surya atap menggabungkan dengan baik struktur surya dan atap menjadi struktur yang lengkap dan terintegrasi.

Atap seperti apa yang bisa dipasang panel surya?

Kategori atap:

Atap Genteng	Atap Logam	Atap Aspal	Atap Beton

Atap logam seperti atap jahitan berdiri, pelat bergelombang, dll.

Bagian bawah atap genteng bernada dengan balok kayu

Atap aspal bernada atau datar

Atap beton tipe semen

Kategori lainnya…

1. Untuk atap metal, ukur ukuran atapnya. sistem dirancang berdasarkan detail ukuran atap yang ada seperti di bawah ini.

2. Tim insinyur Topfencesolar akan mencocokkan solusi terbaik untuk atap yang sesuai.

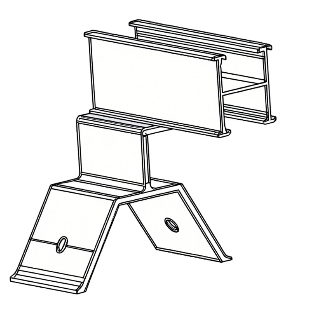

A. Atap logam memilih klem atap dengan sistem rel H yang dioptimalkan, pemasangan mudah dan cepat.

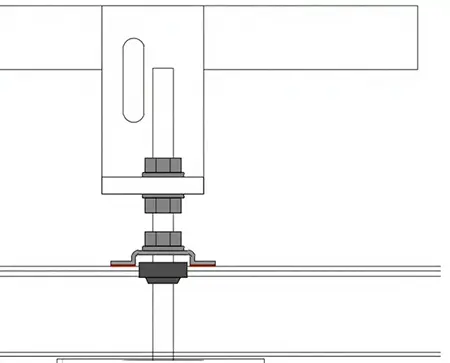

B. Kaki L dengan sistem baut untuk atap metal bergelombang.

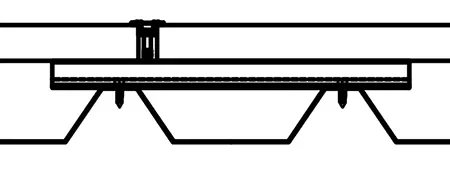

C. Sistem Mini Rail mengoptimalkan struktur untuk membuat bobot pemuatan menjadi lebih kecil.

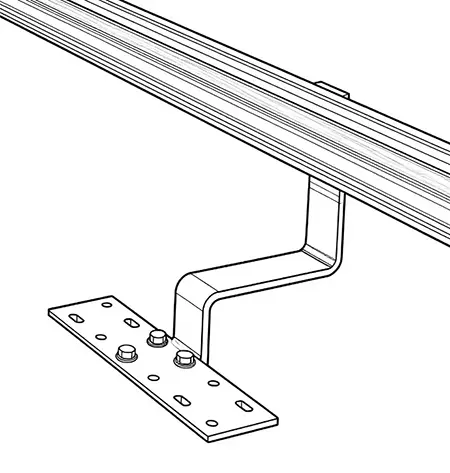

D. Atap genteng, kita bisa memilih menggunakan pengait atap / baut dua kepala + sistem rel.

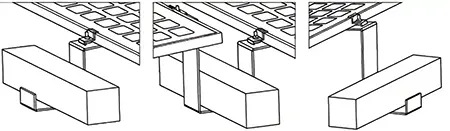

e. Atap datar sebagian besar menggunakan sistem pemberat atau desain tripod.

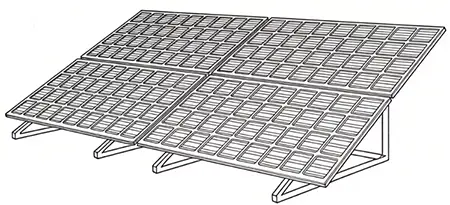

F. Struktur tripod dapat memenuhi berbagai sudut dan penyesuaian tinggi untuk pembangkit listrik tenaga surya yang lebih baik pada atap datar atau bernada.

Mohon Solusi LainnyaHubungi kami, kami akan memberikan solusi mengenai atap anda.

Faktor perancangan Struktur Pemasangan Atap:

Beban Desain

Barang	Parameter (di bawah contoh info)
Dimensi Panel	2278113430
Berat Panel	30kg
Orientasi Panel	Vertikal atau Lansekap
Kuantitas Panel/ per Set	1 × 2 = 2 buah
Sudut Kemiringan	11°
Kecepatan Angin Regional	72 m/s （kecepatan hembusan 3 detik）
Beban Salju di Tanah	0 Kpa
Kategori Medan	3
Tinggi Maksimum	10 m
Situs Instalasi	Atap
Daerah	C
Standar Desain	AS/NZS 1170 (contoh)

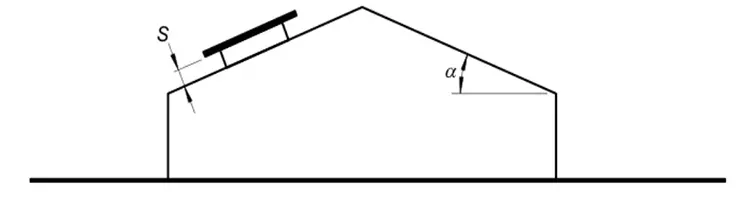

Jika = 11°
Kapan,	θ = °,positif	= 0,600
Kapan,	θ = 0 °,negatif	= -1.400

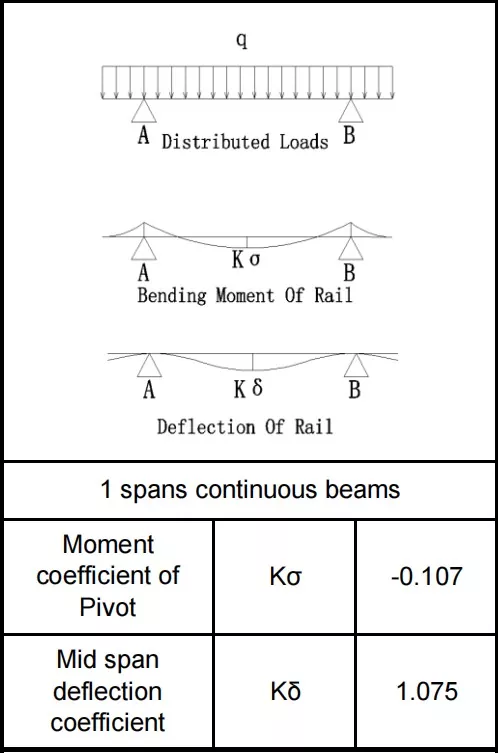

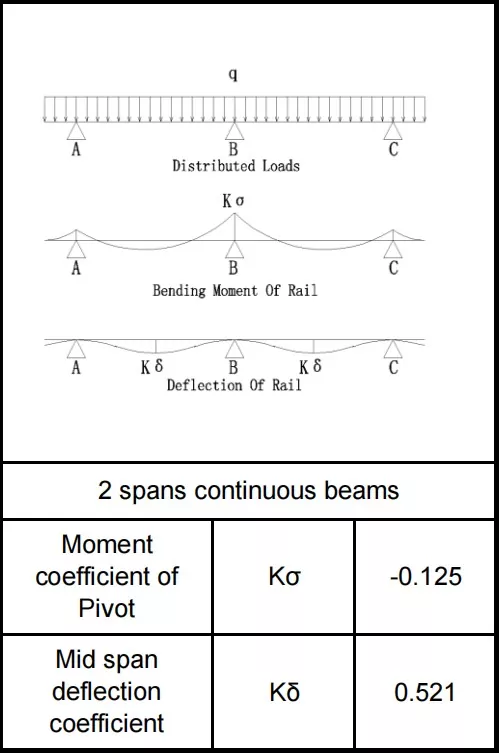

Perhitungan Stres Struktur

Peta sketsa lebar beban rel tunggal

Bentang L=1,050m

Kantilever Ls=0,200m

Jumlah bentang n=2

Sudut kemiringan θ=11°

Lebar rel yang dibebani B=0,759m

Kombinasi Beban

Kombinasi Beban Rel
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Memuat	Beban Tetap-G	17.49	89.97
	Beban Angin Turun-W1	0	718.39
	Beban Angin Atas-W2	0	-1676.24
	Beban Salju-S	0.00	0.00
Kombinasi Beban	1,35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595.27

Desain struktur panel surya atap dengan keamanan yang aman harus dilakukan dalam situasi penghitungan yang aman untuk mendukung penggunaan struktur jangka panjang.

Umur layanan struktur kami adalah ≥ 25 tahun

Garansi 10 tahun.

View as

Sistem Pemasangan Atap Datar Ballast Segitiga Surya

Sebagai produsen profesional, kami ingin memberi Anda Sistem Pemasangan Atap Datar Ballast Segitiga Surya berkualitas tinggi. Sistem Pemasangan Atap Datar dirancang untuk berbagai pemasangan panel surya atap datar dengan desain non-penetrasi. Topfencesolar merancang sistem pengaman pemberat ini menghilangkan kebutuhan penetrasi atap, dan menghilangkan risiko kebocoran air di atap. Ini adalah solusi ideal untuk aplikasi atap datar komersial dan industri yang telah terbukti dan terkenal digunakan di kawasan Eropa, Amerika Utara, MENA, dan APAC. .
Merek:Pagar atas tenaga surya
Bahan Produk:Al6005-T5
Fungsi Produk:Pemasangan model pemberat untuk atap solar
Kehidupan Pelayanan:≥25 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sistem Pemasangan Tenaga Surya Atap Datar Ballast

Sebagai produsen profesional, Sistem Pemasangan Tenaga Surya Atap Datar Ballast dari Topfencesolar, dirancang dengan mempertimbangkan kecepatan angin tinggi dan salju lebat sambil mematuhi peraturan bangunan Anda.
Tim Insinyur Topfencesolar sedang mengerjakan sistem pemberat yang ideal berdasarkan struktur atap Anda, dengan perhitungan pembebanan struktur yang tepat. Kami menawarkan penguatan struktur pemberat yang disimulasikan dengan beban angin, perhitungan beban salju, dan beban mati serta menawarkan solusi keamanan lengkap untuk atap datar Anda.
Nama Merek:Pagar atas tenaga surya
Bahan produk:Aluminium
Fungsi produk:Sistem pendukung pemberat
Kehidupan pelayanan:≥25 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sistem Kit Pemasangan Tenaga Surya Atap Datar

Xiamen Topfencesolar adalah salah satu produsen terkemuka untuk produk pemasangan tenaga surya di Cina, kami menyediakan Sistem Kit Pemasangan Tenaga Surya Atap Datar berkualitas tinggi. Desain profesional dan layanan OEM dapat diberikan sesuai dengan permintaan pelanggan.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Aluminium Al 6005-T5/ T6, Baja Galvanis Hot Dip
Fungsi Produk:Pemasangan solar atap logam
Kehidupan Pelayanan:≥25 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sistem Pemasangan Ballast Surya

Sebagai produsen profesional, Sistem Pemasangan Ballast Surya non-penetrasi yang diproduksi oleh Topfencesolar memberikan solusi yang stabil dan non-pengeboran untuk pemasangan panel surya di atap rumah. Ini adalah balasan pada balok beton berbasis pemberat seperti lempengan beton atau baki pemberat untuk mengamankan panel surya. Tidak perlu menggunakan baut jangkar ekspansi untuk menembus atap beton. Solusi yang disederhanakan menjaga integritas atap, dan mengurangi waktu pemasangan, serta menghilangkan risiko kebocoran air. Pemasangan panel surya yang murah, mudah dan cepat.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Baja Q235 galvanis hot-dip
Fungsi Produk:Pemasangan solar atap logam
Orientasi Modul:Lansekap atau Vertikal

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sistem Pemasangan Kait Atap Genteng

Sistem Pemasangan Kait Atap Genteng bermerek Topfencesolar yang diproduksi dari China, merupakan solusi pemasangan yang mudah dan cepat untuk menopang panel surya pada atap genteng bernada dengan memasang pada kait atap genteng dan rel alumunium dengan klem. Tidak perlu pengelasan di tempat, dan tidak ada kerusakan pada struktur atap.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:baja SUS304
Fungsi Produk:Atap genteng perumahan, komersial atau industri
Kehidupan Pelayanan:20 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Pemasangan Tenaga Surya Atap Genteng

Sebagai produsen profesional, Topfencesolar telah mengkhususkan diri dalam R&D dan pembuatan sistem Pemasangan Surya Atap Genteng untuk atap genteng. Bahan aluminium canggih yang ringan, tahan korosi, dan pemasangan mudah. Kait aluminium dapat menjaga atap genteng (wanzheng) dan aman. Pasar aplikasi ini mencakup Eropa seperti Jerman, Spanyol, Italia, Belanda, dll. dan negara-negara Asia seperti Indonesia, Thailand, Vietnam, dll.
Merek Produk:Pagar atas tenaga surya
Bahan Produk:Aluminium kelas tinggi
Fungsi Produk:Kait atap memasang rel dan menopang panel surya
Kehidupan Pelayanan:≥25 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sebagai produsen dan pemasok Pemasangan Atap Panel Surya yang andal di Tiongkok, kami memiliki pabrik kami. Untuk mendapatkan daftar harga produk customized, silahkan menghubungi kami.
