Penguatan Pagar PV Wilayah Angin Tinggi: Panduan Teknik untuk Kontraktor & Pemasang EPC

Solusi Penguatan Struktural untuk Sistem Pagar PV Angin Tinggi

Struktur Paduan Aluminium Bertulang vs Baja Tradisional

Pemilihan material adalah salah satu keputusan paling penting dalamPenguatan pagar PV, terutama di lingkungan berangin kencang dan korosif. Struktur baja galvanis tradisional, meskipun hemat biaya dalam jangka pendek, sering kali mengalami percepatan degradasi di wilayah pesisir atau daerah lembab. Sebaliknya, sistem paduan aluminium berkekuatan tinggi menawarkan keseimbangan unggul antara bobot, ketahanan terhadap korosi, dan kinerja struktural.

Dari sudut pandang teknik, paduan aluminium (biasanya 6005-T5 atau 6063-T6) memberikan kekuatan tarik yang sangat baik sekaligus mengurangi beban mati pada pondasi secara signifikan. Pengurangan bobot ini secara langsung meningkatkan efisiensi pemasangan dan mengurangi biaya transportasi—pertimbangan utama bagi kontraktor EPC yang mengelola penerapan skala besar.

Saat dipasangkan denganPengencang baja tahan karat SUS304, struktur aluminium membentuk sistem tahan korosi yang mampu menahan lingkungan semprotan garam melebihi 720 jam. Dibandingkan dengan baja hot-dip galvanized (HDG), yang dapat menimbulkan cacat lapisan seiring berjalannya waktu, kombinasi ini memastikan ketahanan jangka panjang dengan perawatan minimal.

Desain Pasak yang Dioptimalkan untuk Tahan Angin

Tiang pagar bertindak sebagai komponen penahan beban utama dalam sistem pagar tenaga surya. Di daerah dengan angin kencang, desain tiang yang tidak memadai merupakan salah satu penyebab utama kegagalan struktural. Sistem pagar PV yang diperkuat memerlukan tiang dengan ketebalan dinding yang ditingkatkan, biasanya ≥2,0 mm, untuk menahan tekukan dan tekuk di bawah beban angin lateral.

Yang tak kalah penting adalahkedalaman penanaman. Untuk sebagian besar aplikasi dengan angin kencang, disarankan kedalaman minimum 800mm, meskipun kedalaman ini dapat meningkat tergantung pada kondisi tanah dan kelas angin. Penempelan yang lebih dalam meningkatkan ketahanan terhadap momen guling dan gaya angkat.

Desain tingkat lanjut juga dapat mencakup:

• Profil tiang berbentuk topi atau C untuk meningkatkan momen inersia
• Pelat dasar yang diperkuat untuk sistem pemasangan beton
• Fitur anti-rotasi untuk mencegah ketidakstabilan torsi

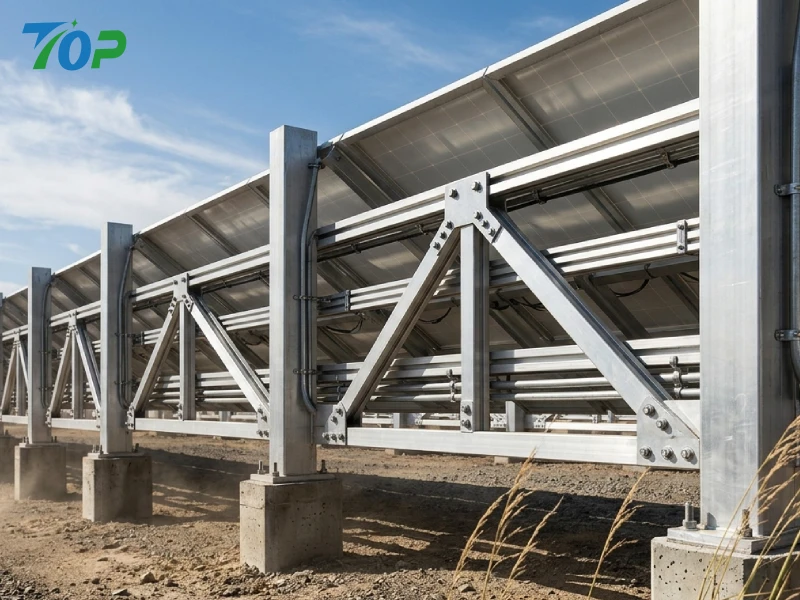

Desain Penguat Silang & Segitiga

Salah satu cara paling efektif untuk meningkatkan kekakuan strukturalsistem pagar PV tahan anginadalah melalui penyangga silang. Dengan memperkenalkan komponen struktur diagonal, beban dapat didistribusikan kembali ke beberapa elemen struktur, sehingga secara signifikan mengurangi konsentrasi tegangan pada titik kritis struktur.

Geometri tulangan segitiga sangat efektif karena mengubah gaya lentur menjadi gaya aksial, sehingga material dapat ditahan dengan lebih efisien. Pendekatan desain ini meminimalkan deformasi akibat tekanan angin dan meningkatkan stabilitas sistem secara keseluruhan.

Bagi kontraktor EPC, penggunaan modul penguat yang telah direkayasa sebelumnya juga dapat menyederhanakan pemasangan, mengurangi waktu fabrikasi di lokasi sekaligus menjaga keakuratan teknik.

Pengencang dan Sistem Penjepit Berkekuatan Tinggi

Pengencang sering kali diabaikan, padahal pengencang memainkan peran penting dalam menjaga integritas struktural di bawah beban angin dinamis. Dalam aplikasi angin kencang, semua baut, mur, dan klem harus terbuat dari bahan tersebutBaja tahan karat SUS304 atau SUS316untuk memastikan kekuatan dan ketahanan terhadap korosi.

Kontrol torsi juga sama pentingnya. Baut yang kurang dikencangkan dapat kendor seiring berjalannya waktu, sedangkan pengencang yang terlalu dikencangkan dapat menyebabkan kelelahan material. Menerapkan pemasangan yang dikontrol torsi—biasanya menggunakan kunci torsi yang dikalibrasi—memastikan beban awal yang konsisten di semua sambungan.

Praktik yang direkomendasikan meliputi:

• Menggunakan ring anti kendor atau mur pengunci
• Menerapkan senyawa pengunci ulir pada sambungan kritis
• Melakukan verifikasi torsi pasca pemasangan

Optimasi Aerodinamis

Selain penguatan struktural, desain aerodinamis memainkan peran penting dalam mengurangi beban angin. Panel pagar yang kokoh dapat menciptakan hambatan angin yang signifikan, sehingga menyebabkan lebih tinggi tekanan pada komponen struktural. Sebaliknya, desain yang dioptimalkan memungkinkan aliran udara parsial, sehingga mengurangi beban keseluruhan.

Strategi yang efektif meliputi:

• Memperkenalkan jarak terkendali antar panel
• Menggunakan sistem pagar berlubang atau beralas jaring
• Menyesuaikan sudut kemiringan panel untuk meminimalkan koefisien tarikan

Optimalisasi desain ini tidak hanya meningkatkan kinerja struktural namun juga mengurangi kebutuhan material, berkontribusi terhadap efisiensi biaya yang lebih baik dan peningkatan ROI.

Rekayasa Pondasi untuk Stabilitas Pagar PV di Daerah Angin Kencang

Perbandingan Ground Mount vs Pondasi Beton

Pilihan antara tiang tanah yang digerakkan dan pondasi beton berdampak langsung pada stabilitas sistem dan kecepatan pemasangan. Sistem yang dipasang di darat lebih cepat dipasang dan lebih hemat biaya pada kondisi tanah yang sesuai, namun mungkin menawarkan ketahanan yang terbatas di zona yang berangin sangat kencang.

Fondasi beton, meskipun lebih padat karya, memberikan kapasitas menahan beban yang unggul dan direkomendasikan untuk:

• Wilayah pesisir dengan paparan angin kencang
• Tanah lunak atau berpasir dengan daya dukung rendah
• Proyek yang membutuhkan keandalan struktural jangka panjang

Dampak Kondisi Tanah (Pasir, Tanah Liat, Medan Berbatu)

Karakteristik tanah secara langsung mempengaruhi kinerja pondasi. Tanah berpasir, misalnya, mempunyai ketahanan lateral yang buruk dan mungkin memerlukan penanaman yang lebih dalam atau pondasi beton yang lebih besar. Tanah liat dapat memberikan kohesi yang lebih baik namun rentan terhadap pemuaian dan penyusutan yang disebabkan oleh air.

Medan berbatu, meskipun menawarkan daya dukung yang tinggi, menghadirkan tantangan pemasangan yang mungkin memerlukan peralatan pengeboran khusus. Bagi kontraktor EPC, melakukan survei geoteknik sebelum pemasangan sangat penting untuk memilih desain pondasi yang sesuai.

Kedalaman & Diameter Pondasi yang Direkomendasikan berdasarkan Kelas Angin

Desain pondasi harus selaras dengan klasifikasi angin lokal. Sebagai pedoman umum:

• Zona angin sedang: kedalaman penanaman 600–800 mm
• Zona berangin kencang: kedalaman penanaman 800–1200 mm
• Zona angin ekstrim (rawan topan): ≥1200mm dengan beton bertulang

Diameter pondasi juga harus ditingkatkan secara proporsional untuk menahan gaya angkat, khususnya pada tanah lunak.

Teknik Desain Anti-Uplift

Gaya angkat yang dihasilkan oleh angin kencang dapat membahayakan struktur yang dirancang dengan baik sekalipun jika tidak ditangani dengan benar. Strategi anti-pengangkatan yang efektif meliputi:

• Menggunakan baut jangkar yang ditanam pada pondasi beton
• Menggabungkan dasar pijakan yang diperbesar untuk meningkatkan resistensi
• Menambahkan jangkar tanah atau tiang heliks untuk stabilitas tambahan

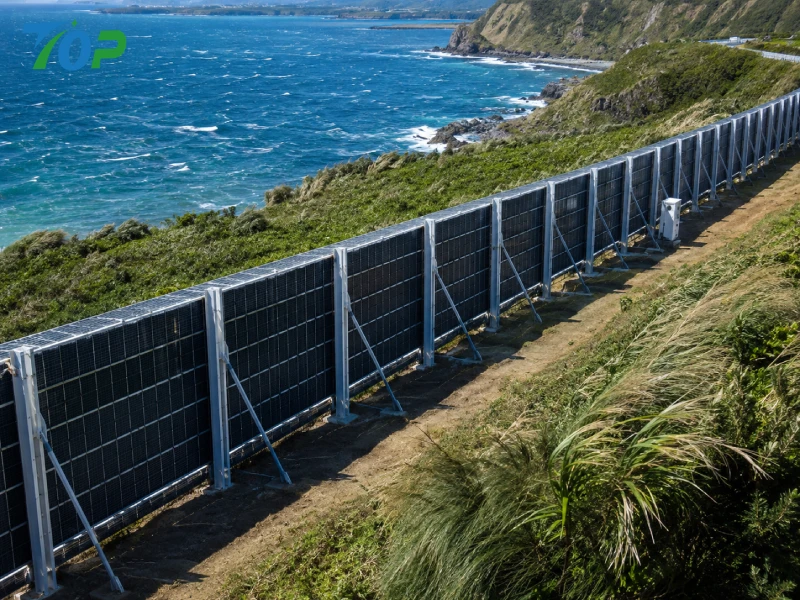

Langkah-langkah ini sangat penting di daerah pesisir dan rawan topan, dimana kekuatan angin vertikal sama pentingnya dengan beban lateral.

Desain Tahan Air & Anti Korosi di Lingkungan Pesisir Berangin Tinggi

Ketahanan Semprotan Garam (Standar Uji ≥720 jam)

Di lingkungan pesisir, korosi merupakan faktor utama yang mempengaruhi umur sistem. Berkualitas tinggiSistem penguatan pagar PVharus lulus standar pengujian semprotan garam minimal 720 jam untuk memastikan daya tahan jangka panjang.

Tingkat ketahanan ini penting untuk mencegah degradasi struktural dan menjaga kinerja mekanis dari waktu ke waktu.

Pemilihan Bahan: SUS304 vs SUS316 vs HDG Steel

Pemilihan material secara signifikan berdampak pada ketahanan terhadap korosi:

• SUS304:Opsi standar dengan ketahanan korosi yang sangat baik untuk sebagian besar lingkungan
• SUS316:Peningkatan ketahanan untuk kawasan pesisir atau industri yang sangat korosif
• Baja HDG:Biaya lebih rendah tetapi daya tahan berkurang dalam kondisi banyak garam

Untuk pembeli B2B, pemilihan material yang tepat memastikan keseimbangan optimal antara biaya dan kinerja.

Penyegelan EPDM & Desain Kompresi Mekanis

Masuknya air dapat membahayakan komponen struktural dan sistem kelistrikan. Penyegelan karet EPDM, dikombinasikan dengan kompresi mekanis, memberikan kedap air yang andal untuk titik sambungan dan antarmuka pemasangan.

Desain ini memastikan kinerja penyegelan jangka panjang bahkan di bawah ekspansi dan kontraksi termal.

Daya Tahan Jangka Panjang vs Biaya Perawatan

Meskipun material bermutu tinggi dan strategi penguatan dapat meningkatkan biaya di muka, hal ini secara signifikan mengurangi frekuensi pemeliharaan dan kebutuhan penggantian. Bagi kontraktor dan distributor EPC, hal ini berarti biaya siklus hidup yang lebih rendah dan profitabilitas proyek yang lebih baik.

Pada akhirnya, berinvestasi pada yang kuatPenguatan pagar PVsolusi adalah keputusan strategis yang meningkatkan keandalan sistem, meminimalkan risiko, dan memberikan ROI yang unggul di lingkungan yang banyak angin.

Optimalisasi Efisiensi Instalasi untuk Kontraktor EPC

Komponen yang Telah Dirakit Sebelumnya untuk Mengurangi Tenaga Kerja di Tempat

Pada proyek di wilayah dengan angin kencang, efisiensi pemasangan bukan hanya soal kecepatan—tetapi juga berdampak langsung pada biaya proyek, alokasi tenaga kerja, dan paparan risiko. Salah satu strategi paling efektif untuk meningkatkan efisiensi diPenguatan pagar PVsistem adalah penggunaan komponen yang telah dirakit sebelumnya. Dengan mengalihkan proses perakitan yang rumit dari lokasi konstruksi ke pabrik, kontraktor EPC dapat mengurangi waktu kerja di lokasi secara signifikan dan meminimalkan kesalahan manusia.

Modul yang telah dirakit sebelumnya biasanya mencakuprel aluminium yang sudah dibor sebelumnya, klem terintegrasi, dan koneksi pos yang telah dikonfigurasi sebelumnya. Pendekatan ini memastikan kontrol kualitas yang konsisten dan memungkinkan tim instalasi untuk fokus pada penentuan posisi dan penahan daripada fabrikasi komponen.

Untuk proyek berskala besar, hal ini berarti:

• Mengurangi waktu instalasi sebesar 20–40%
• Ketergantungan yang lebih rendah pada tenaga kerja berketerampilan tinggi
• Peningkatan konsistensi instalasi di beberapa situs

Desain Pagar Modular untuk Penerapan Lebih Cepat

Desain modular adalah faktor utama yang memungkinkan penerapan pagar surya skalabel. Dalam sistem pagar fotovoltaik yang diperkuat, modularitas memungkinkan komponen terstandar untuk digunakan di berbagai proyek, sehingga meningkatkan manajemen inventaris dan mengurangi kompleksitas pengadaan.

Setiap modul biasanya terdiri dari:

• Dimensi panel standar
• Antarmuka pemasangan yang seragam
• Komponen struktural yang dapat dipertukarkan

Filosofi desain ini tidak hanya mempercepat pemasangan tetapi juga menyederhanakan pemeliharaan dan peningkatan di masa mendatang. Bagi distributor, sistem modular meningkatkan standarisasi SKU, menjadikan pengadaan massal lebih efisien dan hemat biaya.

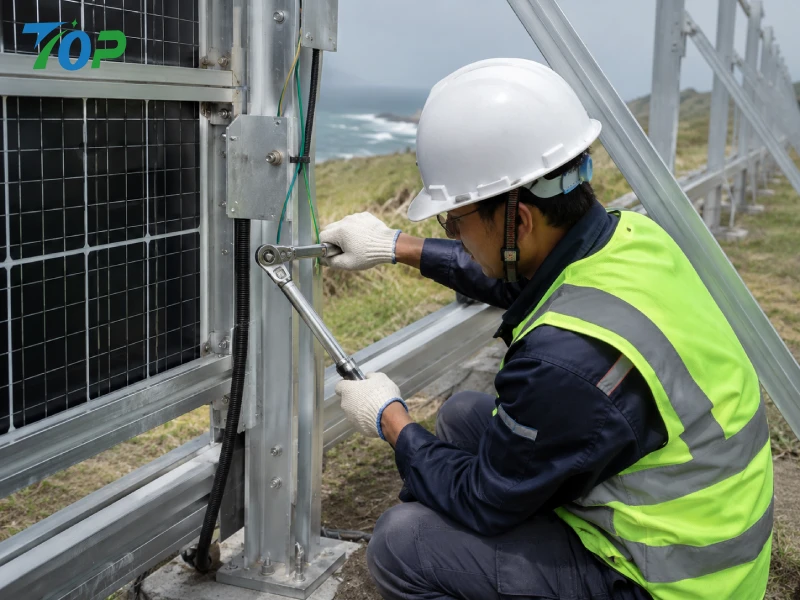

Alur Kerja Instalasi Terkendali Torsi

Dalam aplikasi dengan angin kencang, pengikatan yang tidak tepat adalah salah satu penyebab paling umum kegagalan sistem. Menerapkan alur kerja pemasangan yang dikontrol torsi sangat penting untuk memastikan integritas struktural dan keandalan jangka panjang.

Praktik terbaik meliputi:

• Menggunakan kunci torsi yang dikalibrasi untuk semua sambungan penting
• Menentukan spesifikasi torsi berdasarkan jenis material dan ukuran baut
• Mencatat nilai torsi sebagai bagian dari dokumentasi jaminan kualitas

Tingkat pengendalian proses ini sangat penting untuk proyek yang memerlukan sertifikasi atau inspeksi pihak ketiga, karena memberikan ketertelusuran dan memastikan kepatuhan terhadap standar teknik.

Kesalahan Pemasangan Umum yang Harus Dihindari di Daerah Berangin Tinggi

Bahkan dengan bahan berkualitas tinggi, pemasangan yang tidak tepat dapat mengganggu efektivitasPenguatan pagar PV. Kesalahan umum meliputi:

• Kedalaman penyematan pasak tidak mencukupi
• Mengabaikan variabilitas tanah di seluruh lokasi
• Penerapan torsi yang tidak konsisten pada pengencang
• Penjajaran yang tidak tepat menyebabkan distribusi beban tidak merata

Untuk menghindari masalah ini memerlukan kombinasi pelatihan yang tepat, prosedur standar, dan pengawasan di lapangan. Bagi kontraktor EPC, berinvestasi dalam pendidikan pemasang dapat mengurangi pengerjaan ulang dan klaim garansi secara signifikan.

Perbandingan: Pagar PV Standar vs Sistem Pagar PV Angin Tinggi Bertulang

Perbandingan Kekuatan Struktural

Sistem pagar PV standar biasanya dirancang untuk kondisi lingkungan sedang dan mungkin tidak memperhitungkan beban angin ekstrem. Sebaliknya, sistem yang diperkuat dirancang dengan margin keselamatan yang lebih tinggi, material yang lebih tebal, dan geometri struktur yang dioptimalkan.

Hal ini menghasilkan peningkatan ketahanan yang signifikan terhadap tekukan, pengangkatan, dan kelelahan di bawah beban angin siklik.

Perbandingan Waktu Instalasi

Meskipun sistem yang diperkuat mungkin tampak lebih kompleks, desain modular dan rakitannya sering kali menghasilkan waktu pemasangan yang lebih cepat dibandingkan sistem tradisional yang memerlukan penyesuaian ekstensif di lokasi.

Bagi kontraktor EPC, hal ini berarti jangka waktu proyek lebih pendek dan biaya tenaga kerja berkurang.

Biaya Siklus Hidup (Dampak LCOE)

Dari sudut pandang keuangan, pilihan antara sistem standar dan sistem yang diperkuat mempunyai dampak langsung terhadap Levelized Cost of Energy (LCOE). Meskipun sistem yang diperkuat memerlukan investasi awal yang lebih tinggi, sistem ini menawarkan:

• Biaya pemeliharaan lebih rendah
• Mengurangi waktu henti
• Umur sistem lebih lama

Faktor-faktor ini berkontribusi terhadap ROI yang lebih dapat diprediksi dan menguntungkan selama siklus hidup proyek.

Frekuensi Perawatan & Tingkat Kegagalan

Sistem standar di daerah berangin kencang seringkali memerlukan inspeksi dan perbaikan yang sering, sehingga meningkatkan biaya operasional. Sebaliknya, sistem pagar PV yang diperkuat dirancang agar tahan lama, sehingga menghasilkan tingkat kegagalan yang lebih rendah dan frekuensi perawatan yang lebih sedikit.

Keandalan ini sangat penting untuk proyek skala utilitas dimana downtime dapat menyebabkan hilangnya pendapatan secara signifikan.

Rekomendasi Pemasangan Profesional untuk Proyek Pagar PV Angin Tinggi

Implementasi yang sukses dariPenguatan pagar PVsistem di lingkungan berangin kencang memerlukan kombinasi presisi teknik dan keahlian pemasangan praktis. Berdasarkan praktik terbaik industri, kontraktor EPC harus menerapkan rekomendasi berikut:

• Lakukan penilaian beban angin spesifik lokasi secara rinci sebelum desain
• Pilih material bersertifikat seperti baja tahan karat SUS304/SUS316 dan komponen yang telah teruji TUV
• Pastikan desain pondasi yang tepat berdasarkan kondisi tanah dan angin
• Menerapkan proses pemasangan yang dikontrol torsi
• Lakukan inspeksi struktural pasca instalasi dan pemeriksaan kualitas

Kiat:Untuk proyek-proyek berkecepatan tinggi yang kompleks, bermitra dengan produsen berpengalaman dapat mengurangi risiko teknis secara signifikan. Hubungi tim teknis kami untuk dukungan desain khusus, penghitungan struktural, dan solusi pengoptimalan spesifik proyek.

Pertimbangan Pengadaan Massal untuk Distributor & Pembeli EPC

Standardisasi & Kompatibilitas Inventaris

Bagi distributor dan perusahaan EPC besar, standarisasi produk sangat penting untuk manajemen inventaris yang efisien. ModularPenguatan pagar PVsistem dengan komponen yang dapat dipertukarkan memungkinkan pengendalian stok yang lebih baik dan mengurangi kebutuhan penyesuaian spesifik proyek.

Persyaratan Sertifikasi (TUV, ISO, Ketertelusuran Material)

Sertifikasi memainkan peran penting dalam memastikan kualitas dan kepatuhan produk. Pembeli harus memprioritaskan pemasok yang menyediakan:

• Sertifikasi TUV untuk komponen struktural
• Proses manufaktur bersertifikat ISO
• Dokumentasi ketertelusuran material yang lengkap

Sertifikasi ini tidak hanya menjamin keandalan tetapi juga memfasilitasi persetujuan dan pembiayaan proyek.

Optimalisasi Biaya dalam Pengadaan Skala Besar

Pembelian dalam jumlah besar menawarkan keuntungan biaya yang signifikan, namun memerlukan perencanaan yang matang. Strategi utama meliputi:

• Mengkonsolidasikan pesanan untuk mencapai diskon volume
• Memilih komponen standar untuk mengurangi kompleksitas SKU
• Mengkoordinasikan logistik untuk meminimalkan biaya transportasi

Logistik & Pengemasan untuk Proyek Besar

Pengemasan dan logistik yang efisien sangat penting untuk melindungi bahan selama transportasi dan memastikan kelancaran penanganan di lokasi. Pemasok berkualitas tinggi memberikan solusi pengemasan optimal yang mengurangi risiko kerusakan dan meningkatkan efisiensi pembongkaran.

Mengapa Memilih TOPFENCE Solar sebagai Produsen Pagar PV Anda

Sebagai produsen khusus dalam sistem pemasangan dan pagar fotovoltaik, TOPFENCE SOLAR memberikan solusi rekayasa yang disesuaikan untuk lingkungan berangin kencang. Dengan teknologi ekstrusi aluminium canggih dan kemampuan manufaktur presisi, perusahaan menyediakan sistem berkinerja tinggi yang dirancang untuk ketahanan dan efisiensi.

Keuntungan utama meliputi:

• Portofolio produk lengkap untuk beragam kebutuhan proyek
• Kinerja yang terbukti pada instalasi pesisir dan angin kencang
• Kemampuan R&D yang kuat dengan desain struktural yang dipatenkan
• Rantai pasokan global yang andal untuk proyek EPC skala besar

Dengan menggabungkan keahlian teknik dan keunggulan manufaktur, TOPFENCE Solar mendukung kontraktor dan distributor EPC dalam melaksanakan proyek tenaga surya yang andal dan memiliki ROI tinggi.

FAQ: Desain & Pengadaan Sistem Pagar PV Angin Tinggi

Q1 Berapa kecepatan angin yang dapat ditahan oleh pagar PV yang diperkuat?

Tergantung pada desain dan materialnya, sistem yang diperkuat dapat menahan kecepatan angin melebihi 40–60 m/s jika direkayasa dan dipasang dengan benar.

Q2 Apakah aluminium cukup kuat untuk lingkungan berangin kencang?

Ya. Paduan aluminium bermutu tinggi memberikan rasio kekuatan terhadap berat yang sangat baik dan, bila dirancang dengan benar, dapat mengungguli baja tradisional dalam banyak aplikasi.

Q3 Seberapa dalam tiang pagar harus dipasang?

Biasanya 800–1200mm, bergantung pada kondisi tanah dan kebutuhan beban angin.

Q4 Sertifikasi apa yang harus saya minta dari pemasok?

Carilah sertifikasi TUV, standar manufaktur ISO, dan dokumentasi ketertelusuran material.

Q5 Bagaimana cara mengurangi waktu pemasangan tanpa mengorbankan keselamatan?

Gunakan sistem modular yang telah dirakit sebelumnya dan terapkan prosedur pemasangan standar dengan kontrol torsi.

Q6 Berapa umur rata-rata di lingkungan pesisir?

Dengan material dan penguatan yang tepat, sistem dapat bertahan 20–25 tahun atau lebih dengan perawatan minimal.

Q7 Dapatkah pagar PV yang diperkuat mengurangi biaya pemeliharaan?

Ya. Peningkatan daya tahan dan stabilitas struktural secara signifikan mengurangi kebutuhan akan perbaikan dan inspeksi.

Q8 Bagaimana cara memilih antara bahan SUS304 dan SUS316?

SUS304 cocok untuk sebagian besar lingkungan, sedangkan SUS316 direkomendasikan untuk kawasan pesisir atau industri yang sangat korosif.

Kesimpulan: Keandalan Teknik Mendorong ROI Jangka Panjang

Di daerah berangin kencang,Penguatan pagar PVbukan sekadar penyempurnaan desain—ini merupakan persyaratan mendasar untuk memastikan keamanan sistem, daya tahan, dan kinerja finansial. Dengan mengintegrasikan material canggih, desain struktural yang dioptimalkan, dan praktik pemasangan yang tepat, kontraktor EPC dapat mengurangi risiko secara signifikan dan meningkatkan hasil proyek.

Pada akhirnya, keberhasilan proyek pagar tenaga surya bergantung pada pendekatan holistik yang menyeimbangkan ketelitian teknik dengan efisiensi praktis. Berinvestasi pada sistem yang diperkuat saat ini akan memastikan kinerja yang stabil, biaya siklus hidup yang lebih rendah, dan keuntungan yang lebih besar di tahun-tahun mendatang.
