Baut Gantungan Berkualitas Tinggi Buatan China

Baut Gantungan untuk pemasangan struktur surya, diproduksi oleh Topfencesolar di kota produksi baut Xiamen, Cina. Terdiri dari tiga bagian utama di bawah ini.

Keterangan:

Barang	Bahan	Ukuran	Kuantitas	Berat Satuan
baut M10	SUS304	M10*200	1	0.085
Mur flensa M10	SUS304	M10*15*10	3	0.011
Bantalan karet	EPDM	M10*200	1	0.05

Nama Produk: Baut Panel Surya

Bahan: SUS304/316

Anti-karat: Performanya tinggi

Situs Instalasi: di Atap

Warna: Alami atau Disesuaikan

Fungsi: Pengencang struktur Panel Surya

Pra-perakitan sebelum pengiriman

Baut panel surya adalah opsi struktur yang dioptimalkan, tidak memerlukan pemasangan yang rumit. Hal ini membuat pemasangan struktur panel surya disederhanakan dan lebih efektif untuk memberikan dukungan yang andal pada modul PV.

Kapasitas pemuatan:

Beban Angin Maks: Maks. Hingga 60 m/s

Beban Salju Maks: Maks. Sampai dengan 1,4 KN/m2

Aplikasi lokasi atap yang cocok: atap logam bergelombang, atap trapesium, atap logam sandwich, atap seng, dll.

Lebih Banyak Dimensi:

Menggunakan Metode:

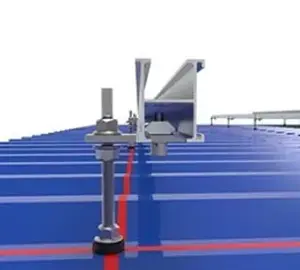

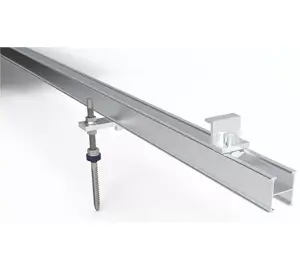

Itubaut gantungan suryadigunakan bersama dengan kit pemasangan kaki-L untuk mengencangkan rel surya dengan klem tengah dan klem ujung.

panduan pengenalan

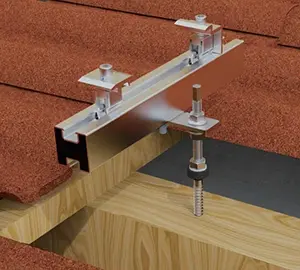

(1) Ukur posisi atap dan rongga pemasangan sebelum mengebor pada balok logam atau kasau kayu.

(2) Kencangkan baut ke dalam lubang yang sudah dibor dan pastikan pelat EPDM terpasang erat pada atap untuk menghilangkan risiko kebocoran air.

(3) Menyesuaikan ketinggian untuk akhirnya memasang panel tinggi di atas atap, kemudian mengencangkan mur pengunci.

(4) Pasang blok kaki-L di atasnya dan kencangkan mur flensa M10 dengan kencang.

(5) Menghubungkan rel surya dengan konektor rel, memasangnya pada kit kaki-L.

(7) Pasang panel surya pada struktur denganKlem Panel Surya Tengah dan Akhiruntuk menyelesaikan seluruh pengerasan atap.
