Produsen dan Pemasok Rel Pemasangan Panel Surya

Merek Topfencesolar XiamenRel Pemasangan Panel Suryadigunakan untuk tata surya atap adalah bahan Aluminium tingkat tinggi yang dioptimalkan untuk pemasangan panel surya.

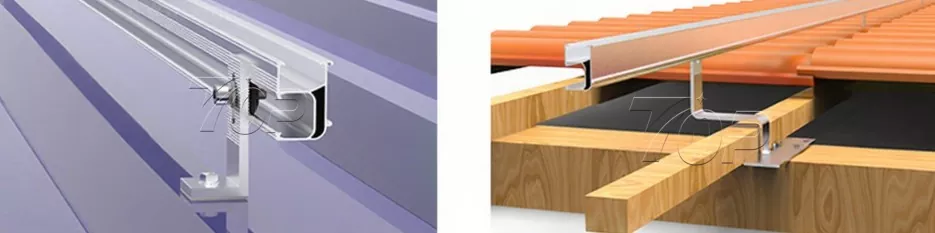

Rel surya tipe atap:

Aluminium 6005-T5/T6 memiliki karakteristik kekuatan tinggi, ketahanan korosi yang sangat baik dan bobot yang sangat ringan, bahan yang paling cocok untuk sistem rak atap

Rel B46 seri TF-RL | Panjang 4000mm, 4200mm, 4500mm, 4800mm dll.

Ukuran normal: 27,3*48,3*4500mm

Perawatan permukaan: ≥10μm

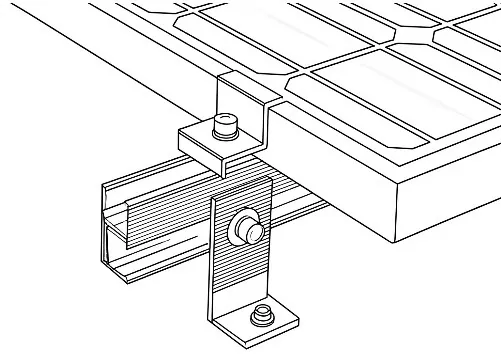

Kit pemasangan rel

Detail desain struktur: Ambil contoh TF-RL-B46 yang merupakan salah satu model paling populer.

Dimensi struktur:

Parameter Geometri Bagian Struktur
(1) Rel:	B46		Bahan:		AL6005-T6
σs= 250	T/mm2		E = 70000		T/mm2
Parameter Geometri Bagian
SEBUAH(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zykiri(mm3)		1703.0
Zydown(mm3)		2004.0		Benar(mm3)		1306.0

Berat / Meter = Kepadatan ρ(kg/m³) × Luas Penampang A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Analisis Komposisi Kimia Rel Aluminium B46:

(Metode Pengujian: GB/T3190-2008,OES)

Unsur Kimia AL6005-T6
Elemen	Peraturan 6005	Produk Aluminium Antai (AT6006 -T6)	Kesimpulan
Ya	0,6－0,9	0.62	Lulus
Fe	≤0,35	0.13	Lulus
Cu	≤0,10	<0,001	Lulus
M N	≤0,10	0.003	Lulus
mg	0,40-0,60	0.56	Lulus
Kr	≤0,35	0.001	Lulus
Zn	≤0,10	0.01	Lulus
Ti	≤0,10	0.014	Lulus
Al	batas	batas	Lulus

Uji Tarik:

Metode Pengujian : JIS Z 2241-2011

Sifat Mekanik AL6005-T6

Barang tes	Jenis spesimen	Kekuatan tarik (Rm)(Mpa）	Kekuatan bukti (R0.2) (Mpa)	Perpanjangan setelah patah (A50mm)(%)
Hasil	No.13B	295	263	10

Aksesori kit pemasangan struktur rel:


Dua Benang Baut	Kait Atap	Kit L-kaki	Penjepit Tengah 1

Penjepit Akhir 1	Penjepit Tengah 2	Penjepit Akhir 2	Lembar konduktif

Lebih banyak aplikasi rel

View as

Braket Rel Pemasangan Panel Surya Aluminium

Braket rel pemasangan panel surya alumunium buatan Xiamen Topfencesolar dari China menggunakan pengait atap yang dipasang pada balok untuk menopang rel B45. Konektor rel menghubungkan potongan-potongan rel dalam satu rel panjang baris demi baris untuk menyusun panel surya dalam orientasi lanskap atau vertikal. Kinerja keandalannya yang tinggi disambut hangat oleh pasar Eropa, Asia, dan Amerika.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Aluminium
Fungsi Produk:Rel untuk pemasangan panel surya
Kehidupan Pelayanan:≥25 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Rel Pemasangan Atap Rak Surya

Sebagai pemasok tepercaya untuk struktur pemasangan tenaga surya, Xiamen Topfencesolar Co., Ltd berdedikasi untuk merancang dan memproduksi rel pemasangan atap rak surya berkinerja tinggi untuk memenuhi berbagai permintaan pasar, mulai dari atap perumahan hingga pembangkit listrik PV komersial. Kami merancang produk yang memberikan kinerja teknis dan efisiensi biaya.

Nama Merek:Pagar atas tenaga surya

Bahan Produk:AL6005-T5/ AL6063-T6

Fungsi Produk:Pemasangan di Atap

Kehidupan Pelayanan:Lebih dari 20 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Rel Panel Surya

Rel Panel Surya memberikan dukungan yang stabil untuk sistem pemasangan atap surya, dan dapat beradaptasi dalam berbagai kesempatan. Xiamen Topfencesolar adalah produsen profesional yang kami menawarkan layanan khusus rel panel surya untuk membantu klien dengan proyek tenaga surya mereka. Sampel tersedia untuk berbagai ukuran dan kuantitas.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Aluminium Al6005-T5 / T6
Fungsi Produk:Pemasangan solar atap logam
Kehidupan Pelayanan:20 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Rel Mini untuk Pemasangan Panel Surya Atap Logam

Sebagai produsen dan pemasok profesional di China, Rel Mini untuk Pemasangan Panel Surya Atap Logam dengan karakteristik tahan lama dan ringan yang diproduksi oleh Xiamen Topfencesolar dapat mengurangi biaya 20-30% lebih rendah untuk pemasangan panel surya Anda. Anodisasi permukaan aluminium diproses ≥ 10μm, membutuhkan upaya besar untuk tahan UV, dan tahan korosi, dengan servis lebih dari 25 tahun. Solusi tanpa rel ini disambut baik dan digunakan di bidang tata surya perumahan, komersial, dan industri.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Al6005-T5
Fungsi Produk:Untuk pemuatan panel surya di atap atau tanah
Kehidupan Pelayanan:≥25 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Pemasangan Rak Atap Panel Surya

Topfencesolar memimpin produksi rak atap panel surya, pabrik yang berbasis di Cina. Rel adalah braket pemasangan utama sistem fotovoltaik. Dengan pemasangan rel, panel surya dapat dipasang dengan aman di berbagai atap. Seperti atap beton, metal, dan genteng. Rel ringan terbuat dari paduan aluminium, memiliki ketahanan korosi yang sangat baik, terlebih lagi, mudah dipasang.

Lihat Lebih Banyak >> mengirimkan permintaan >>

Rel Pemasangan Panel Surya Aluminium

Rel Pemasangan Panel Surya Aluminium adalah salah satu bagian penting untuk keseluruhan struktur pemasangan surya. Mereka terbuat dari bahan aluminium 6005-T5 dengan perawatan permukaan anodisasi, tahan lama selama lebih dari 25 tahun.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Aluminium 6005-T5, 6063-T6
Fungsi Produk:Dukungan pemasangan tenaga surya
Kehidupan Pelayanan:≥ 20 tahun

Lihat Lebih Banyak >> mengirimkan permintaan >>

Sebagai produsen dan pemasok Rel Pemasangan Panel Surya yang andal di Tiongkok, kami memiliki pabrik kami. Untuk mendapatkan daftar harga produk customized, silahkan menghubungi kami.
