Rel Pemasangan Panel Surya Aluminium
Rel Pemasangan Panel Surya Aluminium adalah salah satu bagian penting untuk keseluruhan struktur pemasangan surya. Mereka terbuat dari bahan aluminium 6005-T5 dengan perawatan permukaan anodisasi, tahan lama selama lebih dari 25 tahun.
Nama Merek:Pagar atas tenaga surya Bahan Produk:Aluminium 6005-T5, 6063-T6 Fungsi Produk:Dukungan pemasangan tenaga surya Kehidupan Pelayanan:≥ 20 tahun
Nama Merek:Pagar atas tenaga surya Bahan Produk:Aluminium 6005-T5, 6063-T6 Fungsi Produk:Dukungan pemasangan tenaga surya Kehidupan Pelayanan:≥ 20 tahun
Rel Pemasangan Panel Surya Aluminium TF-RL-B48 dirancang untuk atap, Biasanya digunakan untuk pemasangan yang memerlukan persyaratan kekuatan struktur yang tinggi. Desain profil rel lebih kuat dan lebih tebal dari rel atap biasa yang ada di pasaran, dapat diterapkan di beberapa proyek dengan kecepatan angin kencang maksimal 60m/s.
LEMBAR DATA
|
Kategori Barang Inspeksi |
Barang Inspeksi |
Persyaratan Standar (ASTM B221) |
|
Komposisi Kimia (%) |
Silikon (Si) |
0,40 - 0,80 |
|
Besi (Fe) |
≤ 0,70 |
|
|
Tembaga (Cu) |
≤ 0,10 |
|
|
Mangan (Mn) |
0,30 - 0,60 |
|
|
magnesium (mg) |
0,40 - 0,60 |
|
|
Kromium (Cr) |
≤ 0,10 |
|
|
Seng (Zn) |
≤ 0,25 |
|
|
Titanium (Ti) |
≤ 0,10 |
|
|
Elemen Lainnya (Masing-masing) |
≤ 0,05 |
|
|
Elemen Lainnya (Total) |
≤ 0,15 |
|
|
Aluminium (Al) |
Sisa |
|
|
Sifat Mekanik |
Kekuatan Tarik (σb) |
≥ 230 MPa |
|
Kekuatan Hasil (σ0.2) |
≥ 170 MPa |
|
|
Perpanjangan (δ5) |
≥ 8% |
|
|
Kekerasan Brinell (HB) |
≥ 65 |
|
|
Kekuatan Geser |
≥ 140 MPa |

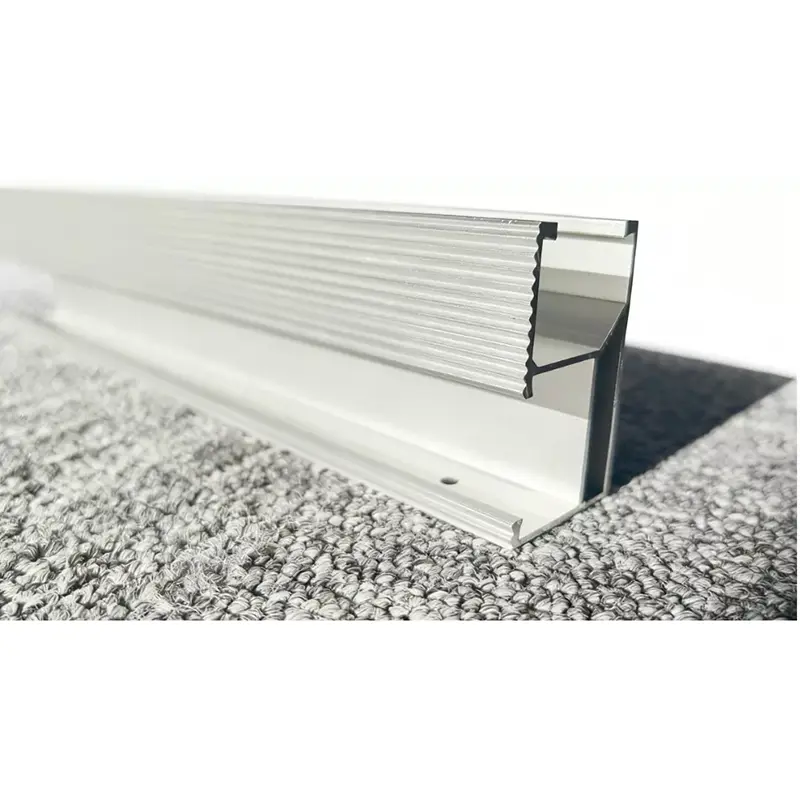

Rel PV TF-RL-B48 populer karena desainnya yang khusus, dirancang dengan slot di bagian belakang profil, sehingga konektor rel dapat dipasang di bagian belakang Rel, sehingga tidak mempengaruhi pemasangan kaki L atau Kait Atap Genteng.
Dengan cara ini, tim instalasi tidak perlu khawatir tentang masalah Interferensi, sehingga menghemat waktu instalasi.
Ketebalan lapisan anodisasi pada rel pemasangan panel surya Aluminium kami lebih dari 10μm, dengan penampilan bagus dan ketahanan korosi yang kuat. Yang membuatnya cocok untuk penggunaan di luar ruangan di berbagai iklim. (persyaratan berbeda untuk lapisan anodisasi juga dapat disesuaikan)
Berat rel pemasangan surya Aluminium ringan, mudah ditangani dan dipasang, yang akan menghemat biaya tenaga kerja dan mendukung pemasangan yang fleksibel.

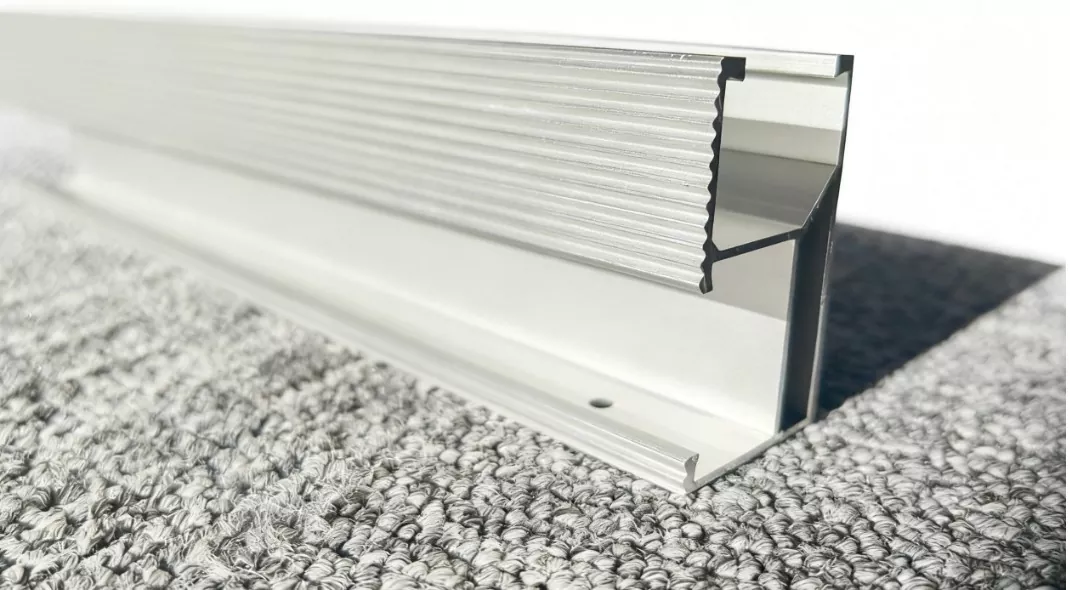

Sisi depan rel atap memiliki garis-garis, yang dapat meningkatkan stabilitas aksesori Pengait Atap atau Kaki L agar serasi dengannya.

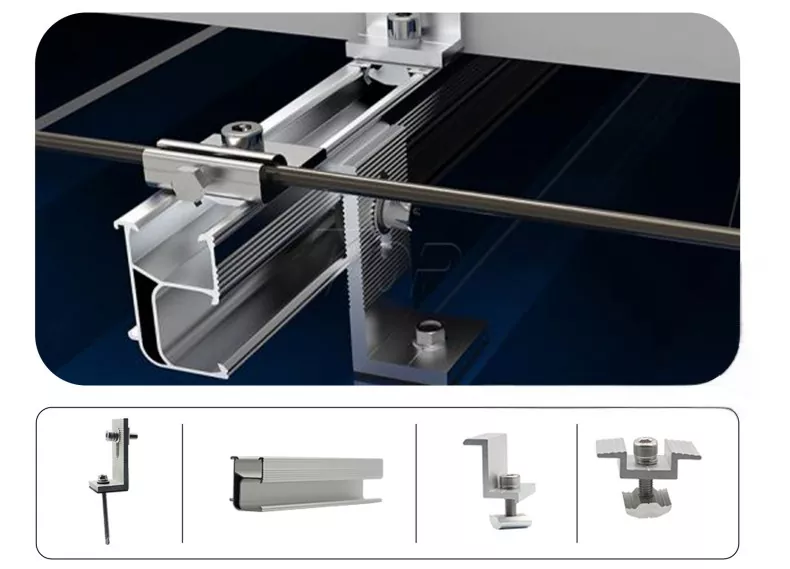

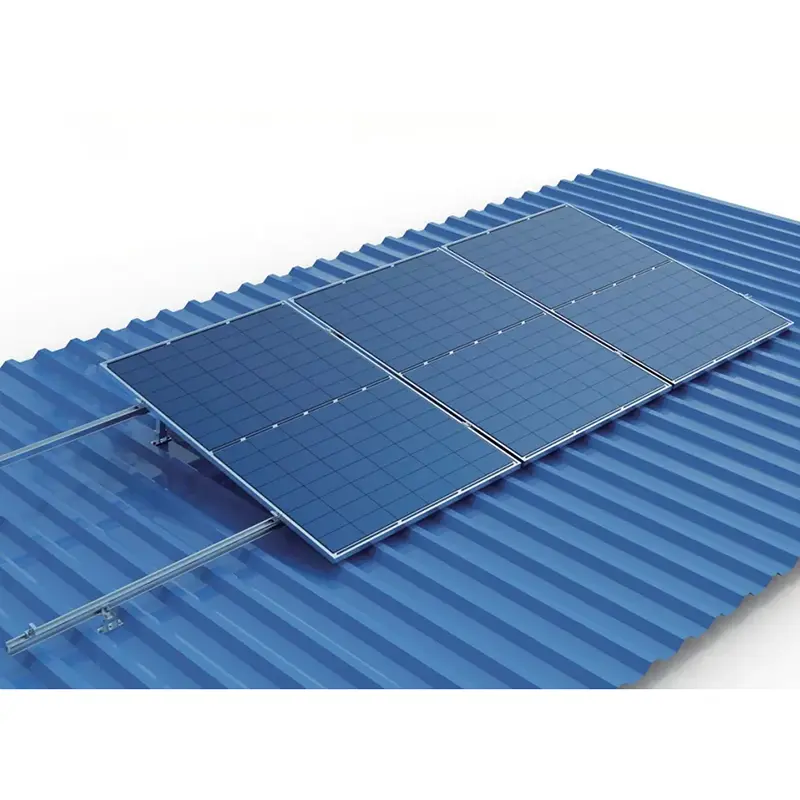

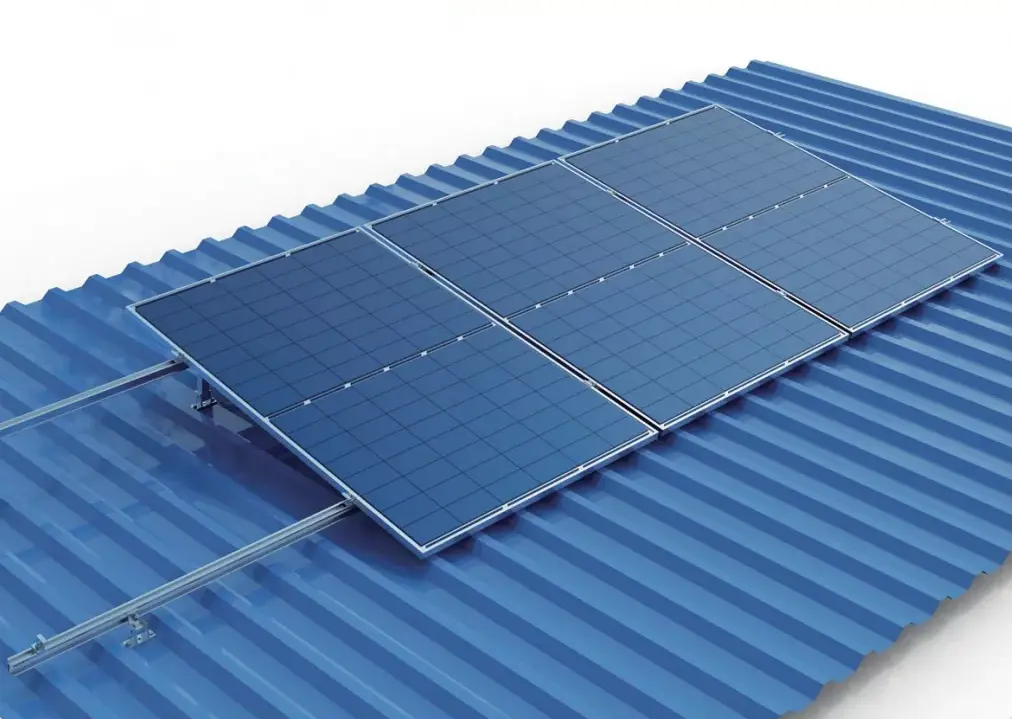

Struktur pemasangan untuk atap logam meliputi: Kaki L, Rel Surya, Penjepit Ujung, Penjepit Tengah, dll
Tersedia warna Silver dan Hitam, dan panjangnya dapat disesuaikan sesuai permintaan proyek.
Jumlah setiap item dapat disesuaikan sesuai kebutuhan
Apa saja perlengkapan pemasangan lengkap sistem rak surya ini?

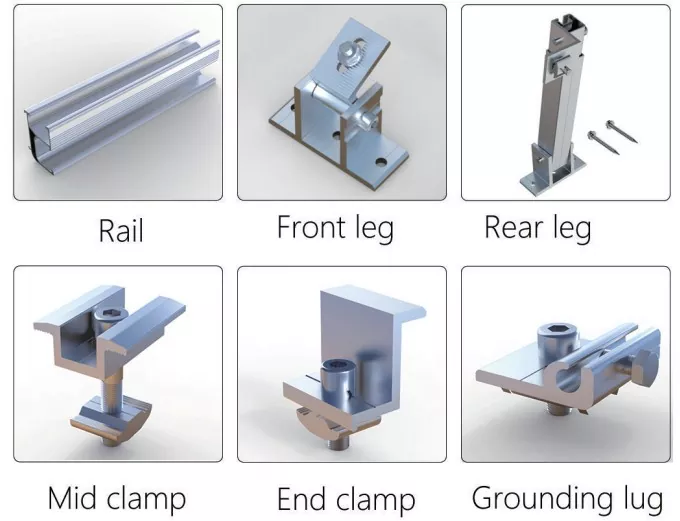

Seluruh kit terutama berisi rel, kaki depan, kaki belakang, dan klem seperti klem tengah, klem ujung, dan lug grounding, dll.
Bagaimana cara memasang rel di rooftop?
1. Ukur ukuran atap untuk memeriksa jumlah Rel Pemasangan Panel Surya Aluminium.

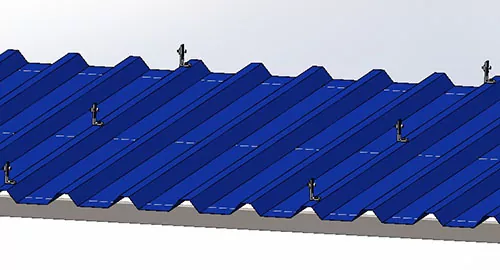

2. Pasang dudukan penyangga rel. Misalnya di bawah tipe solusi Kaki L, pasang kit kaki L terlebih dahulu pada posisi atap.
3. Geser rel di antara satu garis kaki L yang sama, kencangkan dengan baut slot T pada kaki L. Rel akan dihubungkan dengan konektor rel seperti gambar di bawah ini.
|
|
|
|
|

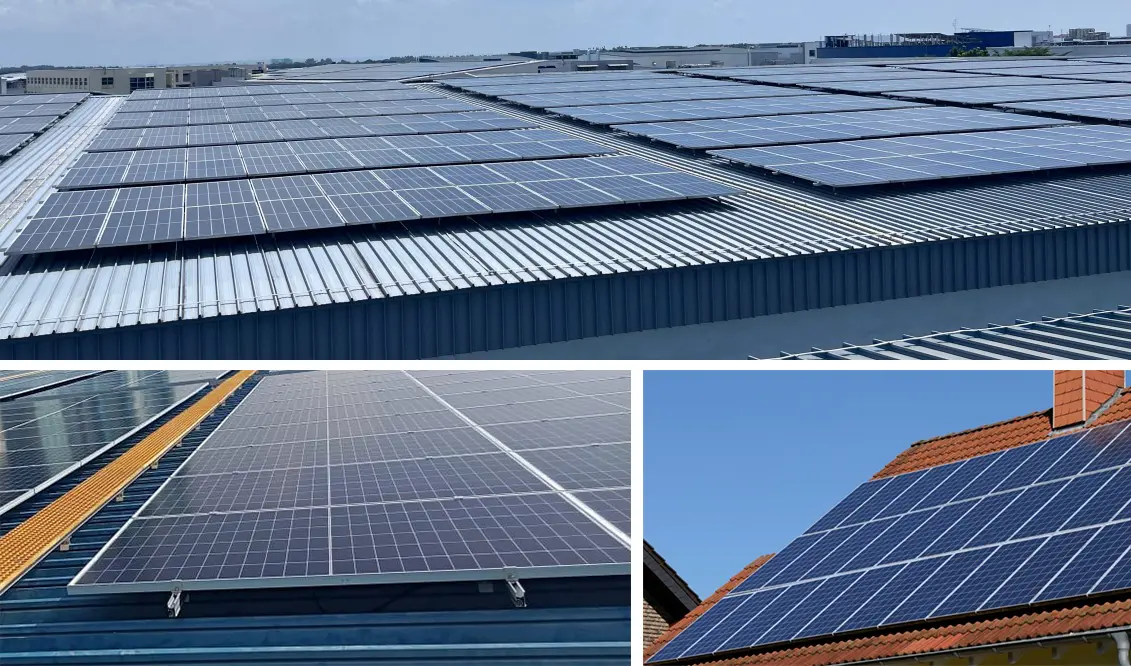

Kasus Proyek
