Sistem Pemasangan Kait Atap Genteng

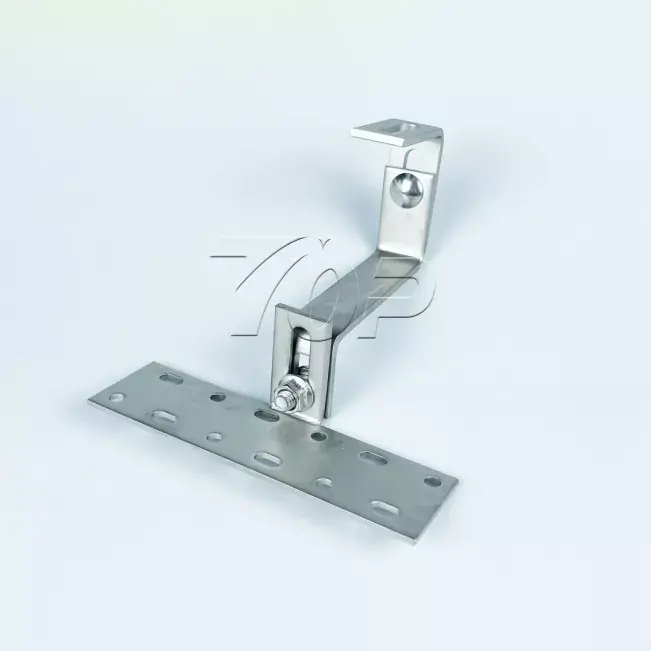

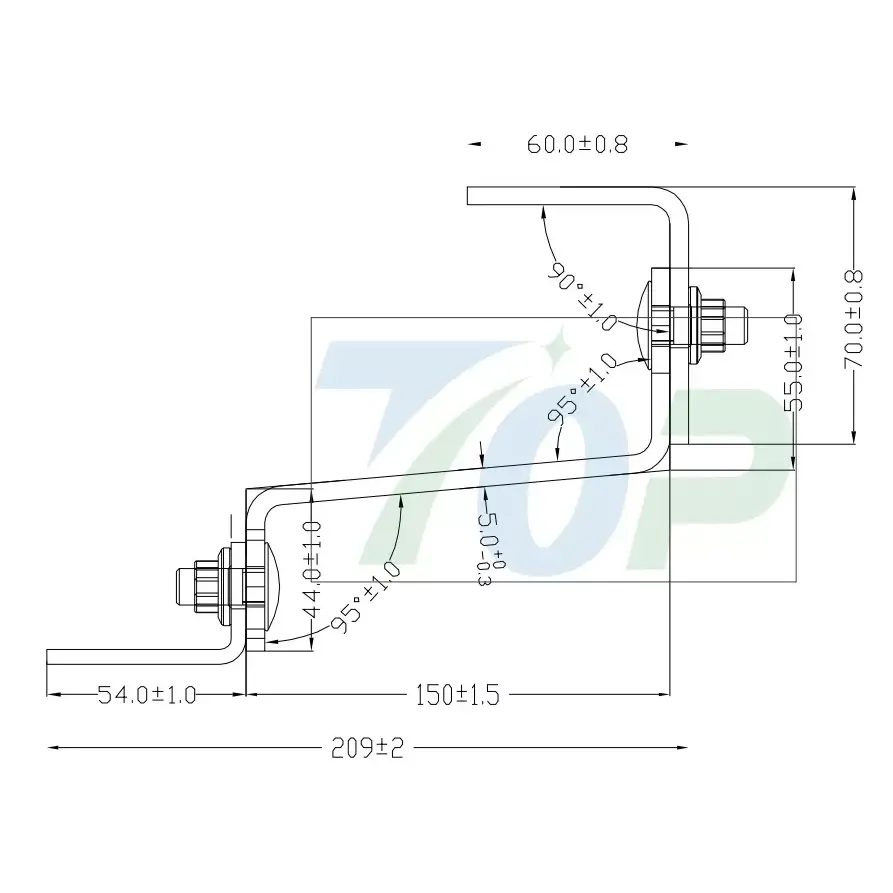

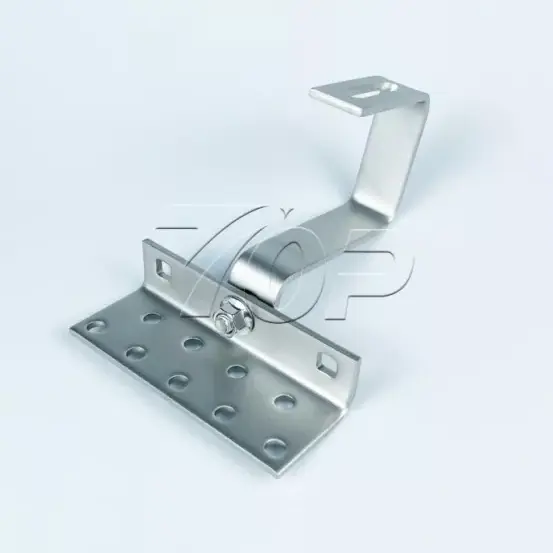

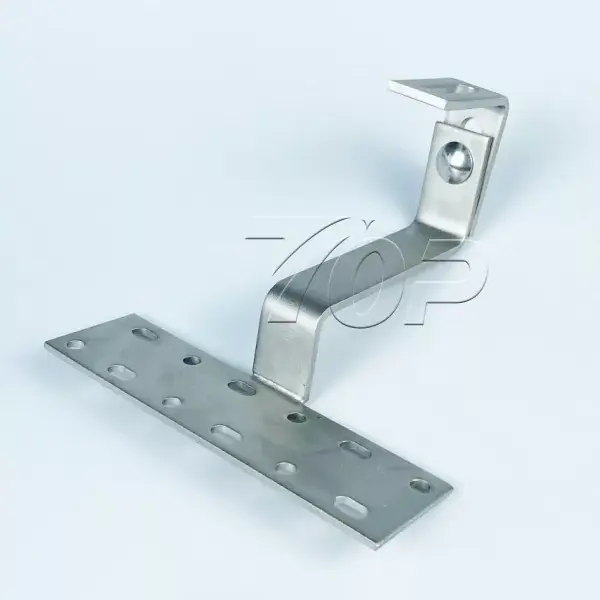

Mencari produsen dan pemasok China yang andal? Tidak perlu mencari lagi! Topfencesolar adalah pabrik terkemuka yang menawarkan Sistem Pemasangan Kait Atap Ubin berkualitas tinggi. Desain struktur kait atap pagar atas, Bagian No: TF-AHK-H12 adalah desain dua ketinggian yang dapat disesuaikan, baja tahan karat dengan ketebalan 5mm, panjang 120-150mm.

Persyaratan teknis:

1. Lintasan las padat secara merata, dengan permukaan yang indah, tanpa potongan, retakan atau lubang sembur, dll.

2.Bagiannya rata tanpa tepi tajam, sudut tajam atau duri, dll.

3. Toleransi yang tidak teridentifikasi diterapkan menurut derajat M (GB/T 1804-2000).

4.Tidak ada tanda untuk sudut siku-siku.

5. Perawatan permukaan dilakukan sesuai dengan kebutuhan pelanggan.

Berbeda dari pemasangan di tanah secara tradisional, solusi pemasangan di atap secara efektif meningkatkan tingkat pemanfaatan tenaga surya. Sistem Pemasangan Kait Atap Genteng dari Topfencesolar populer digunakan di pembangkit listrik tenaga surya perumahan dan komersial. Solusinya dengan menggunakan bentuk pengait khusus yang dirancang berdasarkan atap genteng, memasangnya pada balok kayu atap, bentuk badan pengait yang lentur 100% tidak menempel pada atap tanpa merusak ubin. Dan desain ini dapat menjaga atap asli tetap aman tanpa penetrasi pada atap dan mengurangi risiko kebocoran air minimal.

Bahan:

Desain Sistem Pemasangan Kait Atap Ubin Topfencesolar sebagian besar terdiri dari baja tahan karat, kami menjaga kualitas tinggi dan penggunaan jangka panjang yang tahan lama dengan layanan penggunaan lebih dari 25 tahun. Bahannya adalah baja tahan karat SUS304. Dan penggabungan sistem menggunakan rel aluminium Al6005-T5 untuk menopang panel surya dengan kuat di atap.

Perlakuan permukaan rel untuk kait ini: Aluminium dengan perlakuan permukaan anodisasi ≥15μm.

Kinerja: menjaga struktur aluminium anti korosi yang sangat baik dalam aplikasi agama yang berbeda dan bahkan dalam lingkungan iklim yang rumit.

Sertifikat: Kait surya pagar atas mematuhi SGS/CE/TUV dan kualitas produksi memenuhi standar SGS.

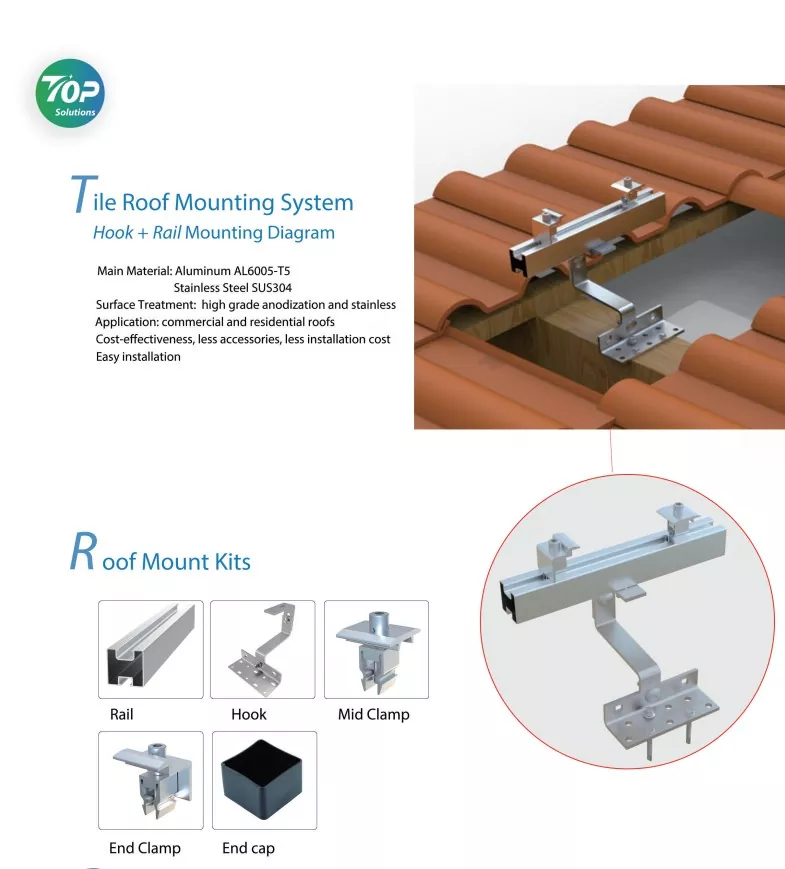

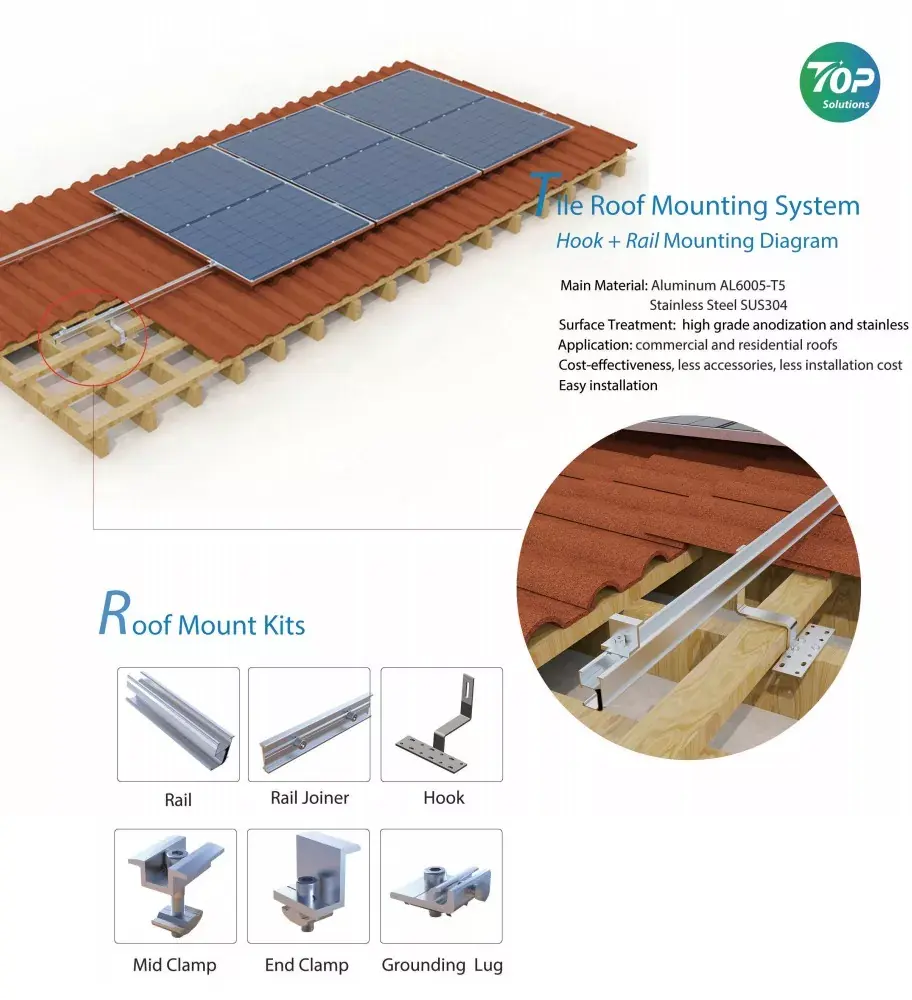

Komponen pengait atap genteng:

Berkedip: karet

Lengan Kait: baja SUS304

Pengencang: sekrup/pin ulir otomatis

Klem rel: Klem tengah/klem ujung

Manfaat:

Keuntungan dari pemasangan kait atap Topfencesolar yang cepat ini adalah pemasangannya yang cepat dengan biaya terendah dan perubahan minimal pada struktur asli atap. Jadi sistem hook mount ini memiliki daya tarik estetika yang tinggi untuk menyatu dengan atap.

Kami juga memiliki pilihan warna Hitam yang juga terkenal di pasar Eropa.

Aplikasinya sesuai dengan sistem pemasangan atap genteng panel surya. Model detailnya mencakup braket pemasangan pengait atap genteng surya + pemasangan rel aluminium.

Langkah-langkah instalasi:

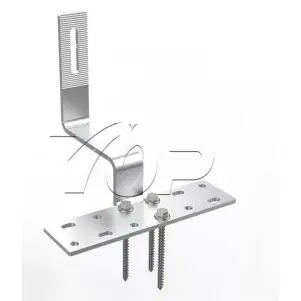

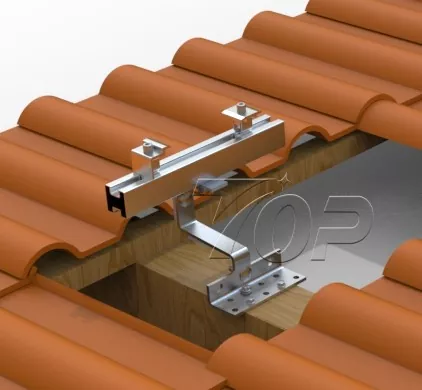

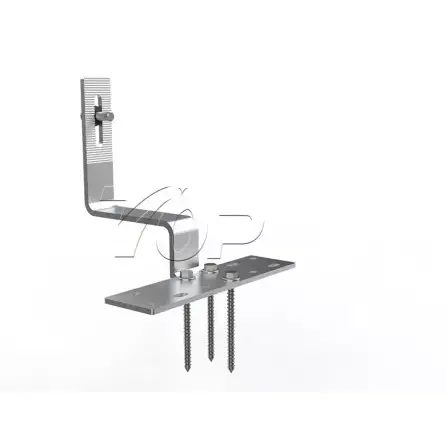

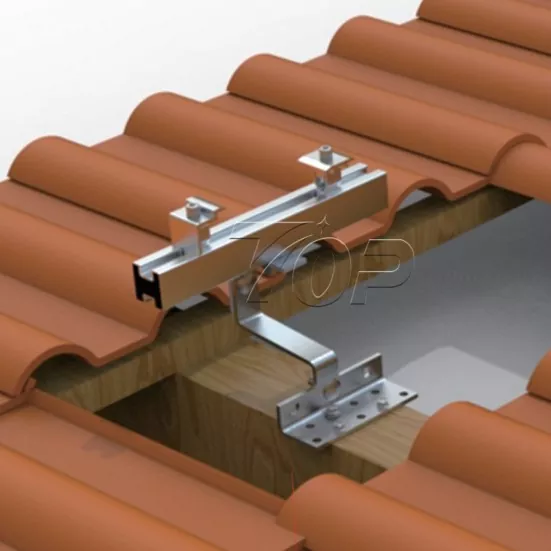

Langkah pertama: Sistem struktur lengkap pada atap genteng menggunakan sekrup atau baut untuk mengencangkan pengait rel pada balok atap kayu.

Langkah kedua: Memasang rel aluminium Topfencesolar pada pengait, rel yang berbeda dihubungkan bersama dengan konektor rel.

Langkah ketiga: Setelah semua pengait atap siap dan rel aluminium terpasang di atasnya, bersiaplah untuk memasang panel surya. Sebelum memasang panel PV, konfirmasikan tata letak susunan panel dengan tim insinyur Topfencesolar untuk menyelesaikan pemasangan orientasi vertikal atau lanskap. Kemudian pasang panel PV dalam 1 rwo dengan 4-14 panel atau lebih sebanyak satu set, atau dua panel dalam satu baris, 4-20 unit panel surya dalam satu kolom pada rel. Jumlah panel baris dan kolom tergantung pada ukuran atap dan sisi yang menghadap sinar matahari. Tentang detail profesional cara mendesain tata letak panel surya di atap Anda dan kapasitas daya apa yang dapat dipasang di atap Anda, Anda dapat berkonsultasi dari tim insinyur energi TOPrfence.

Langkah keempat: Menyambungkan panel surya pada rel alumunium dengan Topfencesolar Mid-clmaps dan diakhiri dengan End-clmaps untuk mengamankan keamanan panel surya tersebut pada atap genteng.

Faktor-faktor yang mempengaruhi perancangan struktur dan pemasangan panel surya:

1. Ukuran atap - menentukan kapasitas daya seberapa besar Anda dapat memasang bangunan Anda.

2. Jenis atap: jenis atap yang berbeda mempunyai solusi pemasangan yang berbeda pula. Atap genteng bernada memilih pengait dengan rel merupakan salah satu solusi terbaik, biaya lebih rendah, kekuatan penyangga panel surya yang tinggi, dan struktur ringan yang baik untuk keamanan pembebanan beban atap. Namun seperti atap metal, atau atap beton, harus memilih kaki L + struktur rel atau sistem pemberat, dll. Silakan berkonsultasi dengan tim Topfencesolar Engineer.

3. Dimensi panel surya, dan kapasitas daya masing-masing panel. Hal ini berkaitan dengan pembebanan berat struktur.

4. Kecepatan angin. Struktur Sistem Pemasangan Kait Atap Genteng harus cukup kuat untuk menahan angin dari 2m/s hingga 70m/s (kecepatan angin rata-rata dihitung 3 sconds stnadard).

5. Bahan struktur: Saat ini Baja dan Aluminium adalah yang paling sering dan terkenal digunakan dalam struktur pemasangan, untuk struktur atap harus memilih bahan yang ringan sehingga memilih Almuminun adalah pilihan terbaik. Dari Topfencesolar, solar Aluminium Al6005-T5 memiliki kualitas lebih tinggi dari pasaran.

Keuntungan

1. Kait Atap Ubin Pitched yang dirancang Topfencesolar untuk Sistem Pemasangan Surya adalah desain yang mudah dipasang, lebih sedikit braket, pemasangan cepat.

2. Kit pengait atap kami memiliki proses anodisasi bermutu tinggi dan perawatan permukaan tahan karat. Mendukung penggunaan jangka panjang.

3. Desain aksesori yang lebih sedikit dioptimalkan memiliki biaya lebih rendah. Di lokasi hanya memerlukan lebih sedikit tenaga kerja pemasangan untuk mengurangi biaya pemasangan.

4.Topfencesolar memiliki serangkaian dukungan opsi kait jenis berbeda yang dapat disesuaikan untuk memenuhi berbagai atap genteng dan mencakup Pasar Jerman, Polandia, Austria, Spanyol, atau Jepang, Indonesia, dll.

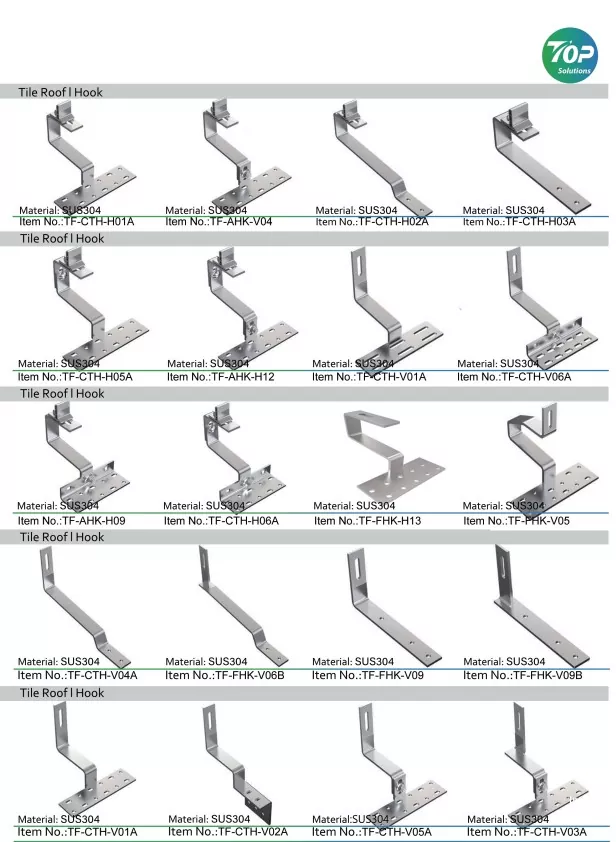

Lebih banyak opsi untuk berbagai bentuk dan jenis kait:
