Bagaimana Cara Memasang Panel Surya ke Atap?

Memasang pembangkit listrik tenaga surya dapat memberikan banyak manfaat, seperti menghemat tagihan listrik atau bahkan menghilangkannya sama sekali.

Untuk menikmati berbagai kemudahan energi surya, memasangnya di atap adalah pilihan pertama yang paling hemat biaya.

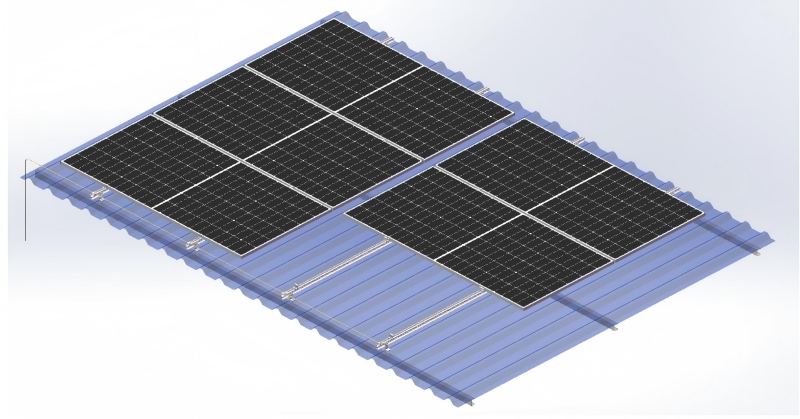

Panduan Pemasangan Panel Surya ke Atap

Dari komponen dan bahan yang diperlukan hingga lokasi pemasangan terbaik dan petunjuk pengoperasian langkah demi langkah, semua informasi yang perlu Anda ketahui dapat ditemukan di sini. Ambil komponen instalasi tetap denganL-kakidan rel pemandu sebagai contoh. Komponen yang diperlukan untuk memasang panel surya tetap sangat bergantung pada pabrikannya, namun kurang lebih sama untuk metode pemasangan panel surya apa pun. Satu set lengkap mencakup komponen, kabel inverter, konektor MC4, pin L + rel pemandu, braket paduan aluminium, dll., dan yang paling penting, peralatan konstruksi. Pada sistem pemasangan jenis ini, Anda perlu mengebor lubang pada bagian penghubung dan memasangnya pada rel pemandu pemasangan untuk memastikan seluruh struktur terpasang dengan kuat di atap. Satu set kit pemasangan braket pendukung dapat memenuhi persyaratan pemasangan ini dengan baik. Metode pemasangan lainnya termasuk pemasangan baut dan pemasangan blok tekanan. Selain itu, Anda juga perlu menyiapkan alat-alat berikut: • Kunci pas • set persegi • terpal tahan air, dll.

Case ini menggunakan bahan alumunium dengan kaki berbentuk L dan rel pemandu. Bahan ini memiliki kekuatan tinggi, ringan dan tahan korosi. Bahan aluminium mudah diolah menjadi bahan sudut, cocok untuk perkakas biasa dan orang yang tidak begitu profesional. Selain itu, aluminium kompatibel dengan rangka sebagian besar panel surya, sehingga keluarga dapat memasangnya sendiri tanpa harus memanggil tenaga profesional.

Berikut rincian langkah-langkah instalasinya:

Harap baca seluruh manual ini dengan seksama sebelum memasang tata surya atap Anda.

*Mengikuti petunjuk pemasangan solusi pemasangan atap kaki L dengan ketat akan memenuhi persyaratan struktural produk dan mematuhi standar yang relevan. Selama pemasangan, pastikan untuk mematuhi peraturan keselamatan yang relevan dan memperhatikan peraturan regional yang relevan.

Pemasang harus mematuhi norma-norma berikut.

1. Mematuhi semua peraturan bangunan lokal atau nasional yang berlaku, termasuk peraturan yang mungkin menggantikan pedoman ini;

2. Pastikan produk seperti braket cocok untuk pemasangan dan lingkungan pemasangan tertentu;

3. Silakan gunakan aksesori yang disediakan oleh perusahaan kami dan alat instalasi yang Anda bawa. (Perusahaan kami tidak akan bertanggung jawab atas konstruksi yang menggunakan aksesori pengganti);

4. Cara mendaur ulang: Harap ikuti peraturan setempat;

5. Staf operasi: Pastikan tidak kurang dari dua pemasang panel surya profesional;

6. Memastikan pemasangan peralatan terkait kelistrikan diselesaikan oleh teknisi listrik profesional;

7. Pastikan pemasangan komponen listrik susunan panel surya dengan aman.

Fitur Utama

A. Terutama digunakan untuk atap genteng baja berwarna berbentuk tangga yang ditopang oleh balok kayu atau balok baja

B. Desain ringan, tahan lama dan indah, mudah dirakit dan cepat dipasang

C. Cocok untuk semua jenis instalasi panel surya berbingkai dan tanpa bingkai di pasaran

D. Komponen telah dirakit sebelumnya di pabrik dan dikemas secara wajar untuk menghemat waktu pemasangan di lokasi

1. Deskripsi

Sistem ini menggunakan aksesoris paduan aluminium,rel aluminiumdan baut stainless, serta cocok untuk atap genteng baja berwarna berbentuk tangga yang ditopang balok kayu atau balok baja.

Sebelum menginstal sistem, harap baca petunjuk instalasi berikut dengan cermat. Dan harap patuhi hukum setempat selama pemasangan.

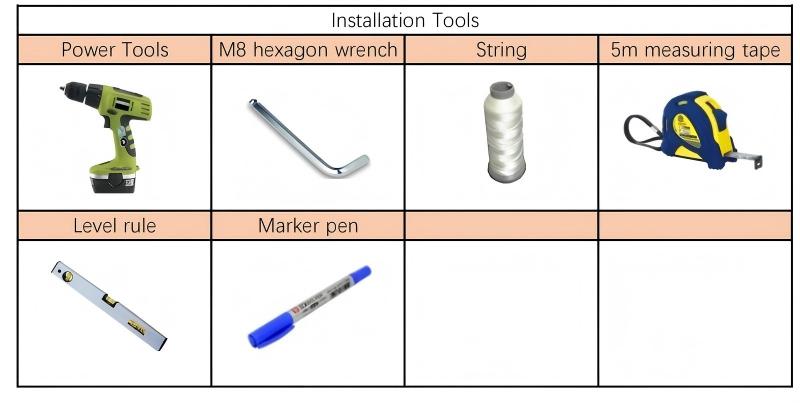

2. Alat Instalasi

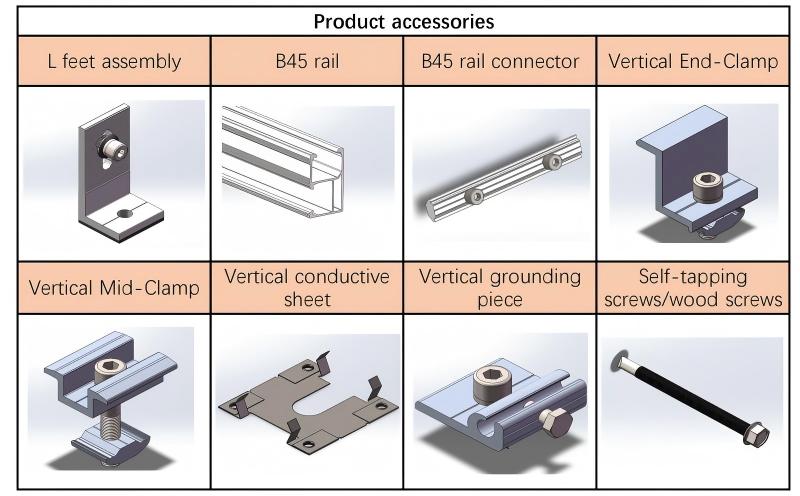

3. Aksesoris Produk

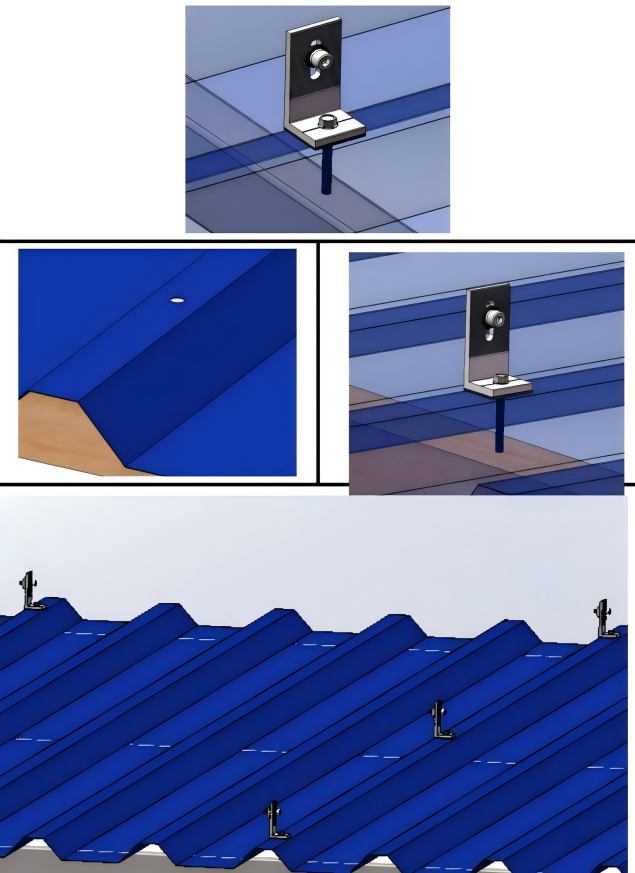

4.1 Memasang kaki-L

Sesuai dengan bahan balok penyangga, gunakan sekrup bor sendiri (balok penyangga adalah balok baja) atau sekrup kayu (balok penyangga adalah balok kayu) untuk memasang dan mengencangkan rakitan kaki-L pada posisi puncak ubin baja warna trapesium.

PS: Jika purlin penyangga ubin baja trapesium terbuat dari balok kayu, maka perlu menggunakan alat bor untuk mengebor lubang kecil berukuran φ6mm terlebih dahulu pada ubin baja berwarna untuk memudahkan pemasangan sekrup kayu.

Susun sesuai gambar dan pasang sisa rakitan kaki-L menggunakan cara di atas.

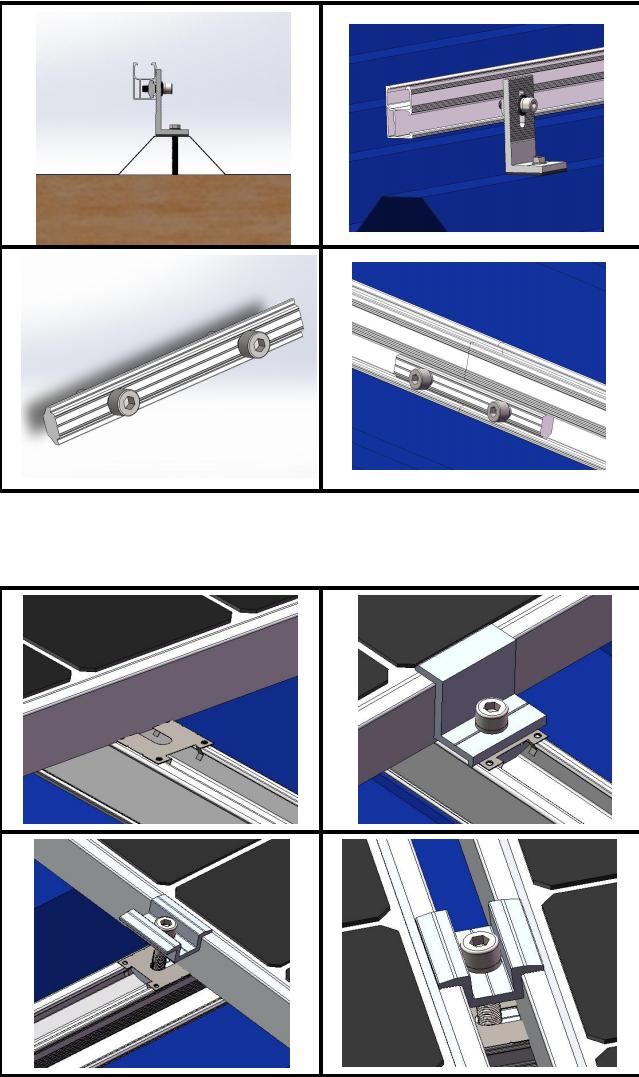

4.2 Memasang rel B45

Sesuaikan arah permukaan bergelombang rel B45 agar sejajar dengan permukaan bergelombang komponen kaki L yang sudah terpasang dan diperbaiki, dan gunakan kunci heksagonal M8 untuk mengencangkan baut heksagonal pada pengait untuk mengunci rel.

Pasang konektor rel pada posisi sambungan rel, dan gunakan kunci heksagonal M8 untuk mengencangkan baut heksagonal pada konektor rel untuk mengunci sambungan di kedua ujungnya.

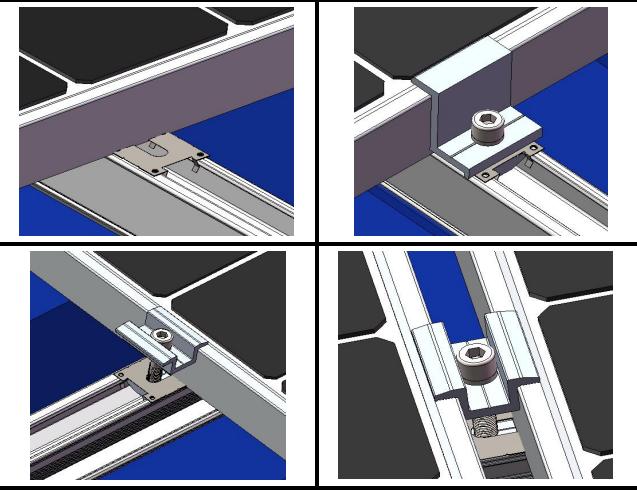

4.3 Memasang panel surya

Tempatkan panel surya pada rel, sesuaikan posisi rakitan ujung dan kencangkan dengan penjepit ujung (jika dilengkapi dengan lembaran konduktif, tekan lembaran konduktif ke dalam slot rel, sesuaikan posisinya dan tekan salah satu ujung lembaran konduktif dengan rangka logam panel surya).

Setelah mengatur posisi panel surya tengah, perbaiki denganPenjepit tengah(jika dilengkapi dengan lembaran konduktif, tekan lembaran konduktif ke dalam slot rel, dan setelah mengatur posisinya, gunakan rangka logam panel surya di kedua sisi untuk menekan kedua ujung lembaran konduktif)

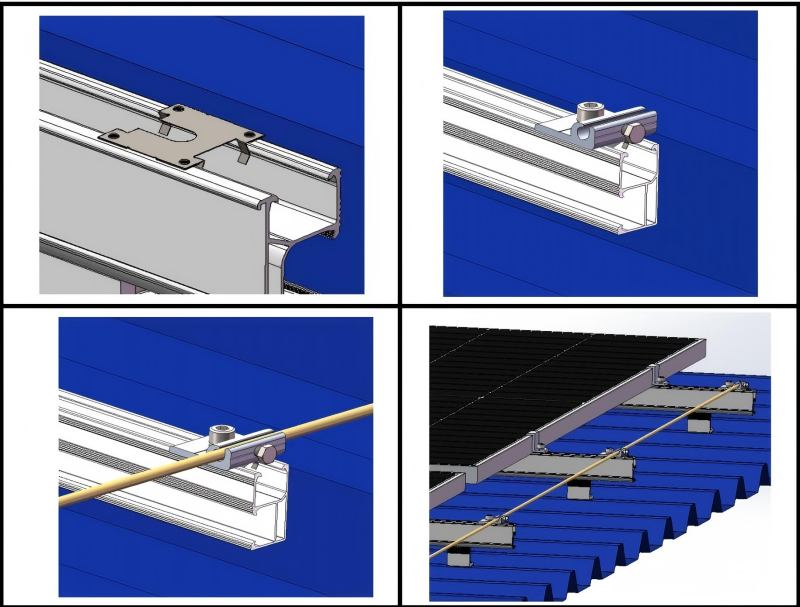

4.4 Memasang fitting grounding

(1) Pasang lembaran konduktif pada ujung rel.

(2) Kemudian pasang komponen grounding.

(3) Pasang klip grounding pada ujung rel yang tersisa.

(4) Masukkan kabel tembaga melalui klip grounding ini, kencangkan baut heksagonal, dan terakhir groundkan kabel tembaga grounding.
