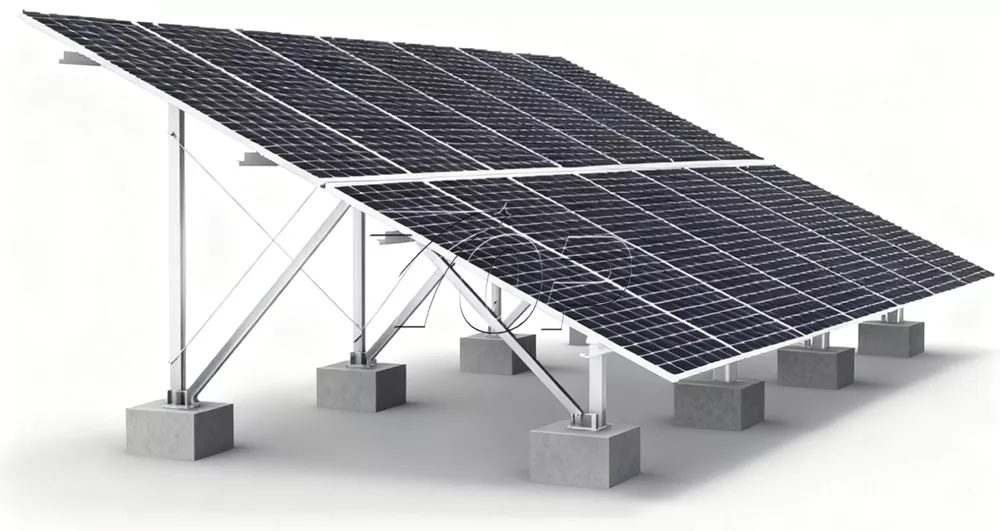

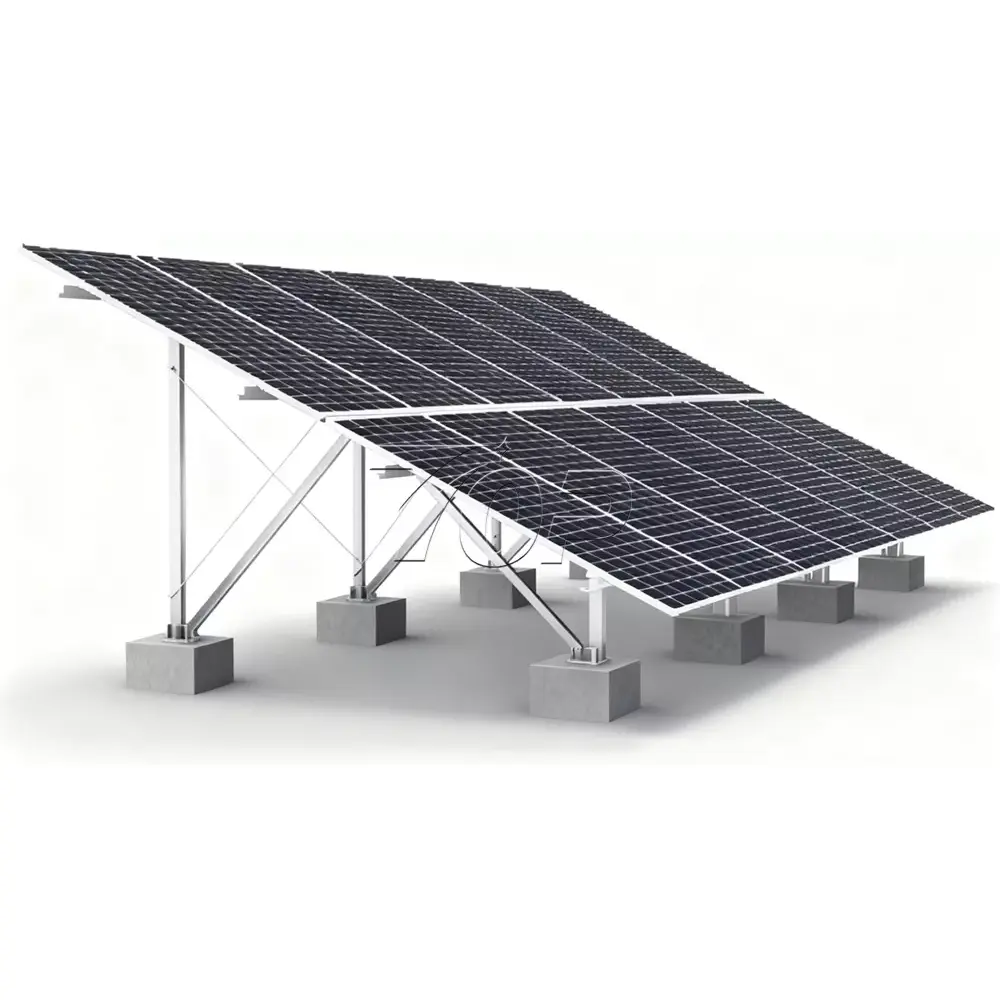

Sistem Rak Pemasangan Tenaga Surya Tanah
Topfencesolar telah terlibat dalam pembuatan Sistem Rak Pemasangan Tenaga Surya di Tanah dan memimpin dalam memasok struktur pemasangan tenaga surya dan kit braket ke seluruh dunia. Ini mengacu pada struktur panel surya yang dipasang langsung di tanah luar ruangan, beradaptasi dengan medan yang berbeda seperti tanah datar, tanah miring, dll. Dan ini bermanfaat bagi penggunaan yang stabil, andal, dan tahan lama.
Nama Merek:Pagar atas tenaga surya
Bahan Produk:Seng, aluminium dan magnesium
Fungsi Produk:Menawarkan dukungan stabil untuk panel surya
Kehidupan Pelayanan:Lebih dari 25 tahun
Sebagai produsen dan pemasok Tiongkok profesional, Sistem Rak Pemasangan Tenaga Surya Tanah merek Topfencesolar dirancang khusus dengan perhitungan pemuatan faktor angin/salju yang matang. Berbeda dengan baja galvanis Aluminium atau Hot-dip, kami menggunakan teknologi Lapisan magnesium aluminium galvanis Zn-Al-Mg terbaru.
Latar Belakang Prinsip Materi ZAM:
Struktural Seng Aluminium Magnesium memiliki kinerja anti korosi yang sangat baik.
(Lebih banyak ukuran menawarkan opsi)
Prinsip anti-korosi terutama bergantung pada efek sinergis dari elemen paduan: seng, sebagai elemen anoda korban utama, lebih mudah terkorosi dibandingkan besi, sehingga melindungi dasar pendukung; aluminium dapat membentuk lapisan oksida padat di permukaan, yang selanjutnya menghambat invasi media korosif; magnesium dapat memperhalus struktur butiran, meningkatkan ketahanan korosi dan sifat mekanik paduan. Kombinasi beberapa paduan ini membuat penyangga seng aluminium magnesium memiliki masa pakai anti-korosi yang jauh lebih lama dibandingkan penyangga anti-korosi tradisional seperti penyangga galvanis biasa di lingkungan yang kompleks dan keras. Hal ini secara efektif memastikan pengoperasian panel surya dan sistem lainnya yang stabil dalam jangka panjang, dan mengurangi biaya pemeliharaan dan bahaya keselamatan yang disebabkan oleh korosi.

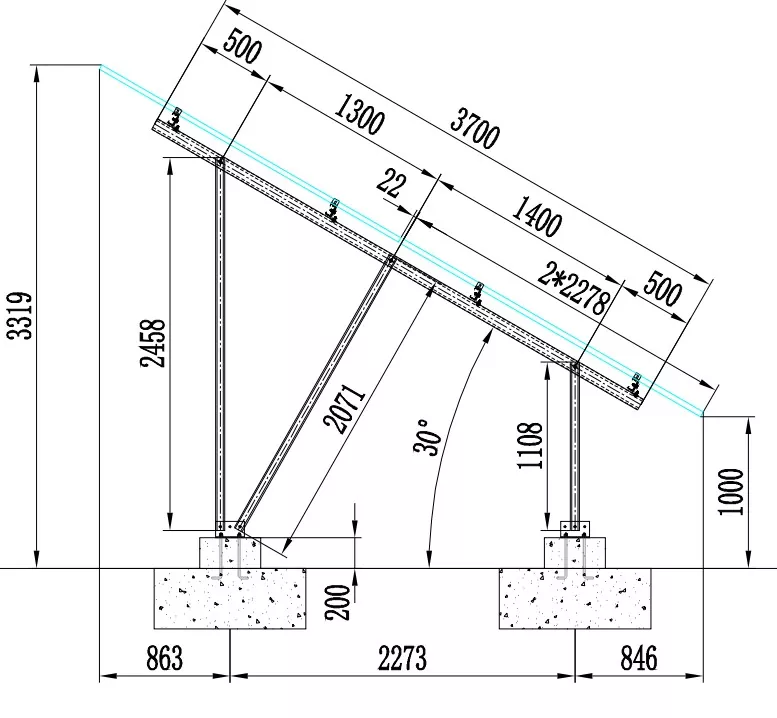

Data struktur:
Nama struktur: Sistem Pemasangan Surya Baja Tanah
Ketinggian minimum antara bagian bawah panel surya dan lantai: 1000mm.
Tinggi maksimum adalah 3319mm
Sudut kemiringan: 30°
Fondasi: Beton
Deretan susunan panel surya: 2 panel
Orientasi instalasi: Vertikal (Potret juga dapat disesuaikan)
Tulang Rusuk Belakang: Baja ZAM bentuk U berlubang
Bahan : ZAM
Pengikat: sekrup/mur/baut SUS304

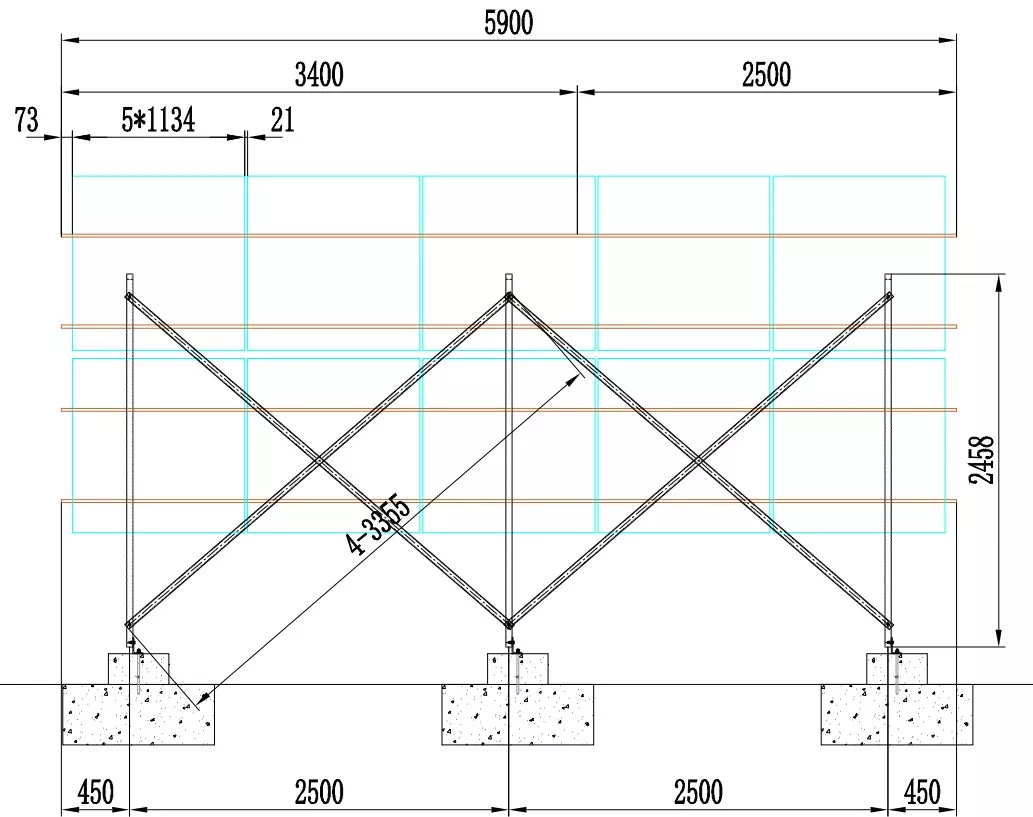

Detail konstruksi dan koneksi.
|
|
|
|
|
|
|
|
|
|
Struktur BOM Topfencesolar
|
Nomor Barang. |
Nama |
Keterangan |
Bahan |
|
|
Balok |
3700 |
S350ZAM |
|
|
Rel C80x40x15 |
3400 |
S350ZAM |
|
Rel C80x40x15 |
2500 |
S350ZAM |
|
|
|
Posting Ctype (Dengan lubang) |
1108 |
S350ZAM |
|
Pos C （dengan lubang) |
2458 |
S350ZAM |
|
|
|
Bentuk C Penjepit diagonal |
2071 |
S350ZAM |
|
|
Tulang rusuk belakang berbentuk U |
3355 |
S350ZAM |
|
Tulang rusuk belakang berbentuk U |
2680 |
S350ZAM |
|
|
|
Baja Sudut Dasar 02（Dasar beton） |
110*70*6*190 |
S350ZAM |
|
Baja Sudut Dasar 02（Dasar beton） |
110*70*6*190 |
S350ZAM |
|
|
|
Konektor |
200 |
S350ZAM |
|
|
Dukungan Purlin |
L80*50-1 |
S350ZAM |
|
|
Penjepit ujung vertikal- tipe kunci belakang |
L40 |
Al6005-T5 |
|
|
Tipe kunci penjepit belakang tengah vertikal |
L40 |
Al6005-T5 |

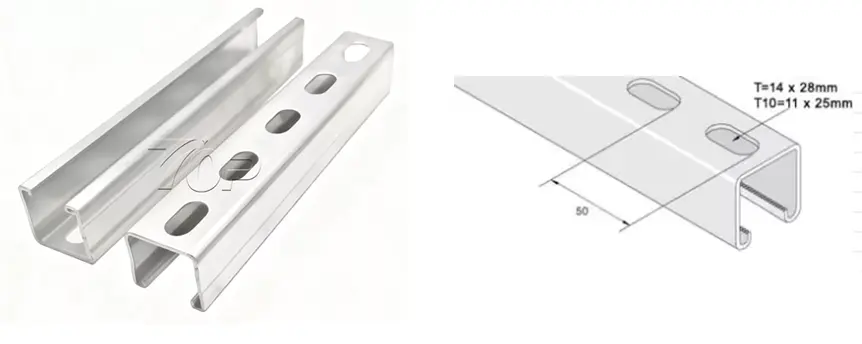

Ukuran bentuk U dapat disesuaikan untuk berbagai ukuran.

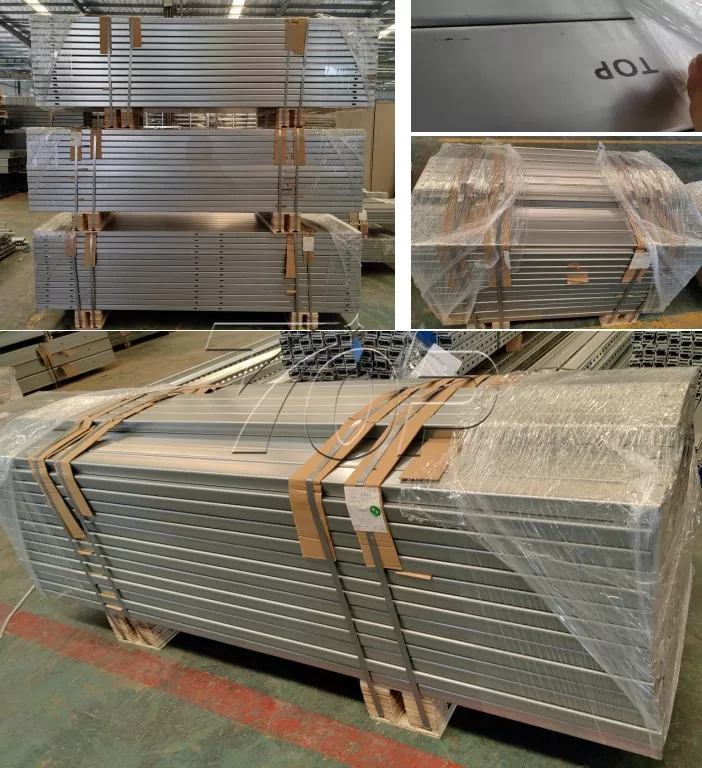

Gambar produksi selesai.

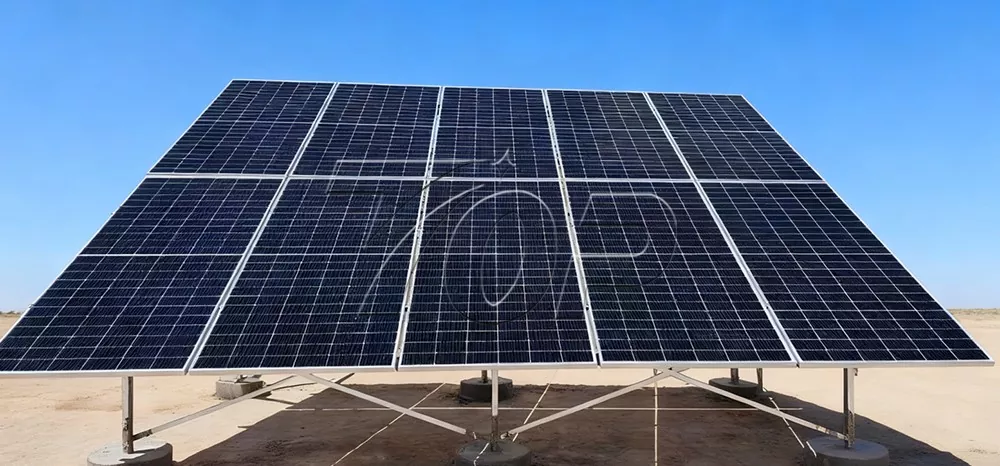

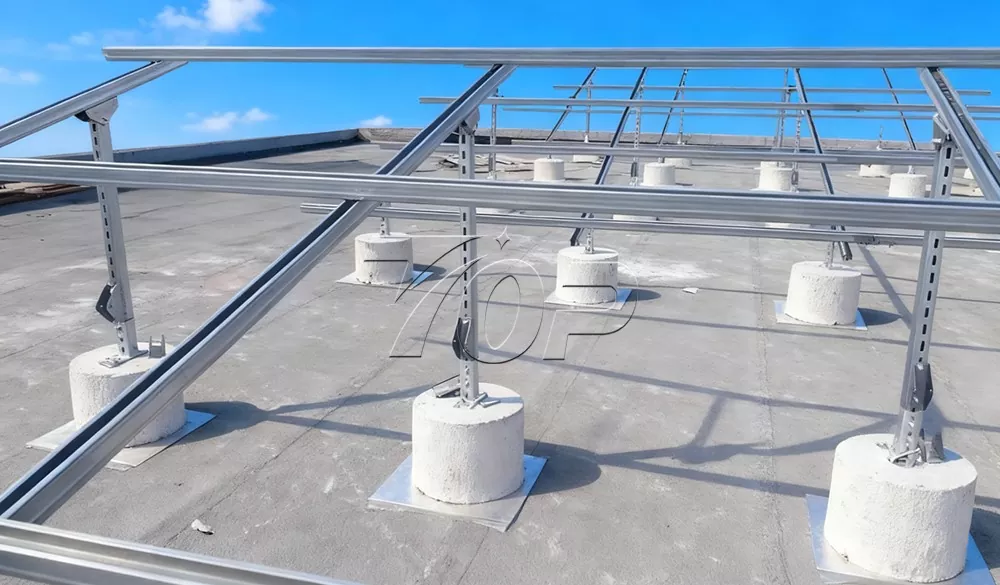

Kasus Aplikasi Nyata
